Определение чувствительности приемника

Чувствительность реального приемника принято выражать через пороговую мощность оптимального (идеального) приемника Рпр.ид:

пр min = Кп·Кш·Рпр. ид, (6.1)

где Кш = 1,5 .3 - коэффициент, называемый коэффициентом шума реального приемника,

Кп = 3 .5 - коэффициент потерь реального приемника при его аппаратной (схемной) реализации.

Чувствительность идеального приемника определяется выражением

. ид = q·Pш. ид = q·N0·Fэф = q·k·Tш·Fэф, (6.2)

где q - необходимое отношение сигнал/шум (по мощности) в приемнике для заданного качества работы (обозначается также как γ, h2),

Рш. ид - мощность шумов идеального приемника,эф - эффективная шумовая полоса (полоса пропускания) приемника определяемая скоростью передачи информации и выбранной системой сигналов, - спектральная плотность мощности собственных шумов приемника.

= k · Тш [Вт/Гц], (6.3)

выраженная через постоянную Больцмана k = 1.38·10-23 и шумовую температуру приемника (с антенной) Тш (по Кельвину).

Таким образом:

. min=Kш·Kn·q·k·Tш·Fэф (6.4)

Необходимое значение q (20 .1000) в зависимости от условий распространения радиоволн, требуемого качества и вида сигналов рассчитывается по формулам или определяется по так называемым кривым помехоустойчивости.

Для оптимального (идеального) приемника полосу пропускания при простых сигналах определяют по формуле:

, (6.6)

где τu - длительность импульса (единичного сигнала).

По условию скорость передачи: Мбит/с. Т.к. рекомендуемый вид сигнала (вид модуляции) O-QPSK, тогда длительность импульса найдем из соотношения:

, (6.7)

с.

Тогда по формуле (6.6):

МГц

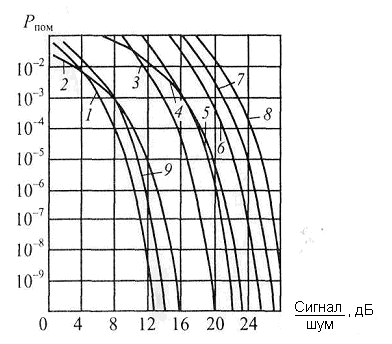

Рис. 6.1 - Зависимости Pпом для разных видов манипуляции от отношения сигнал/шум на входе демодулятора: 1 - ВФМ; 2 - некогерентная ВФМ; 3 - AM; 4 - ВФМ-8; 5 - АФМ-16; б - ФМ-8; 7 - КАМ-16; 8 - ФМ-16; 9 - ЧМ

Сигнал O-QPSK, способ приема - некогерентный, вероятность ошибки .

Из графика на рисунке 6.1 следует, что отношение сигнал/шум .

Выберем такие значения для:

Кш = 2 - коэффициента, называемого коэффициентом шума реального приемника,

Кп = 4 - коэффициента потерь реального приемника при его аппаратной (схемной) реализации,ш=280 К - шумовую температуру приемника (с антенной) Тш (по Кельвину).

По формуле (6.4) определим чувствительность приемника:. min=2·4·20·1,38·10-23·280·1,024·106 = 0,63 пВт
