Выбор программного обеспечения

В качестве среды разработки MMI, была выбран последний продукт выпущенный фирмой AdAstra Research Group, Ltd, являющейся крупнейшим российским производителем программ реального времени для управления промышленным производством TRACE MODE 6.

Компания AdAstra Research Group была основана в феврале 1992 года и первоначально специализировалась на производстве средств человеко-машинного интерфейса (SCADA/HMI). Основной продукт компании - SCADA/HMI-система TRACE MODE® быстро завоевала популярность и вошла в число лидеров отрасли. Успеху программы способствовала ее высокая функциональность, а также ряд оригинальных инновационных технологий (объемная графика мнемосхем, графический плейбек архива, и др.), примененных в TRACE MODE в первый раз. В 1995 году, впервые в мире, АдАстрА разработала технологию интегрированной разработки АСУТП единым инструментом, объединяющую как программирование операторского интерфейса (SCADA/HMI), так и промышленных контроллеров (SOFTLOGIC). Эта технология выгодно отличалась от принятой в то время практики программирования задач операторского интерфейса и контроллеров (PLC) различными программами. Она позволила пользователям TRACE MODE® исключить ненужное дублирование инструментов, баз данных контроллеров и операторских станций и тем самым снизить число ошибок проектирования, увеличить производительность труда, масштабируемость и производительность АСУТП. Успех новой технологии уже к 1996 году сделал TRACE MODE® самой покупаемой SCADA/HMI-системой в России и в странах СНГ [11].

TRACE MODE 6 - интегрированная среда разработки

TRACE MODE 6 состоит из интегрированной среды разработки, в которой осуществляется создание проектов АСУ и из набора исполнительных модулей, обеспечивающих функционирование АСУ в реальном времени. Интегрированная среда включает полный набор средств разработки систем автоматизации технологических процессов (АСУТП), а именно средства создания:

- операторского интерфейса (SCADA/HMI);

- распределенных операторских комплексов;

- промышленной базы данных реального времени;

- программ для промышленных контроллеров (SOFTLOGIC).

TRACE MODE 6 удобна и проста в использовании. Тем не менее, архитектура системы позволяет создавать крупные АСУ корпоративного уровня. Обобщенная структура АСУТП (SOFTLOGIC, SCADA/HMI), которую можно разработать на базе TRACE MODE 6 показана на рисунке 2.1.

В состав TRACE MODE 6 входит большое количество библиотек ресурсов (только профессиональная линия), готовых к использованию в прикладных проектах, среди них:

- бесплатные драйверы к более чем 1600 контроллерам и платам ввода/вывода;

- свыше 1000 графических изображений;

- свыше 600 анимационных объектов;

- более 150 алгоритмов обработки данных и управления;

- комплексные технологические объекты.

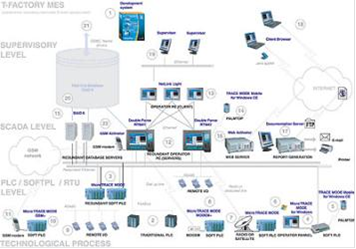

Рисунок 2.1 - Обобщенная структура АСУТП

Ресурсные библиотеки TRACE MODE 6 повышают производительность труда разработчиков. Впервые в TRACE MODE библиотеки объединяются в комплексные объекты, включающие в себя:

- графические изображения;

- управляющие программы;

- отчетные документы;

- SQL-запросы к базам данных;

- драйверы УСО.

Если взять объект "насос" из библиотеки TRACE MODE 6 и перетащите на иконку ПК, где должна располагаться мнемосхема, то TRACE MODE 6 сама создаст экран и запишет алгоритмы управления. Теперь, перетащите иконку выбранного контроллера на иконку ПК, и к проекту автоматически подключится нужный драйвер. Нажмите кнопку "Старт" и информация реального времени отобразится на мнемосхеме.

Какой бы крупной ни была распределенная АСУ, в TRACE MODE 6 она разрабатывается в виде единого проекта. База данных реального времени распределяется на все узлы (ПК или контроллеры) проекта. Каждый узел в распределенной АСУ, работающей под управлением TRACE MODE 6, может использовать параметры других узлов и результаты вычислений, произведенных на других узлах. Таким образом, TRACE MODE 6 обеспечивает единое информационное пространство переменных распределенной АСУ.

Единый проект распределенной АСУ позволяет достичь следующих преимуществ по отношению к старой технологии, использующий различные средства программирования PLC-OPC-SCADA/HMI:

- устраняется дублирование переменных, характерное для технологии PLC-OPC-SCADA/HMI. Переменные в проекте TRACE MODE 6 вводятся 1 раз и используются везде - в любом контроллере, на любом операторском ПК, на серверах MES, EAM, HRM;

- АСУ на базе TRACE MODE 6 легко масштабируются. Логическая структура проекта отделена от физической, поэтому один и тот же проект можно разместить на 1-ом, на 10-и или на 100 ПК одним движением "мыши";

- появляется возможность осуществлять глобальные ссылки на переменные, алгоритмы, шаблоны и т.д. проекта, физически расположенные на других ПК.

- можно осуществлять контроль целостности проекта. Благодаря контролю целостности ошибки выявляются при каждом компилировании проекта. Кроме того, TRACE MODE 6 проинформирует разработчика о попытке удаления компонента проекта, на который есть ссылки;
