Измерение индукции электромагнитного поля в условиях парной работы катушек индуктивности

Для измерения индукции переменного магнитного поля использовался прибор П3-80, который входит в состав комплекса ЭКОФИЗИКА-110А. Прибор работал в режиме П3-80-H400, при котором измеряются текущие, максимальные и минимальные среднеквадратичные значения индукции переменных магнитных полей в 27 полосах в диапазоне от 25 до 675 Гц.

При измерениях напряженности электрического или магнитного поля преобразователь П3-80-ЕН400 помещается в исследуемую точку. Прибор производит измерение компоненты вектора напряженности, перпендикулярной плоскости антенны. В таблице 6 указаны пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах.

Таблица 6 - Пределы допускаемой относительной погрешности измерения напряженности электрического и магнитного поля на опорных частотах

Режим индикации

Режим фильтрации

Опорная частота

Напряженность электрического поля

Погрешность

Напряженность магнитного поля

Погрешность

(П3-80-Н400)

5-2000 РЕЖ: 50 Гц

75 Гц

2,0 В/м - 1,5 кВ/м

± 15 %

200 мА/м - 100 А/м 100 мА/м - 100 А/м

± 10 % ± 15 %



5-2000 Гц

50 Гц

0,2-1,0 А/м 1 А/м - 1,8 кА/м

± 20 % ± 15 %

5-2000 Гц

75 Гц

2,0 В/м - 1,5 кВ/м

± 15 %

500 мА/м - 100 А/м 200 мА/м - 100 А/м

± 10 % ± 15 %

10-30 кГц

20 кГц

100 мВ/м - 0,5 кВ/м

± 10 %

5 мА/м - 100 А/м

± 10 %

2-400 кГц

20 кГц

100 мВ/м - 20 В/м

± 15 %

10,0 мА/м - 20 А/м

± 10 %

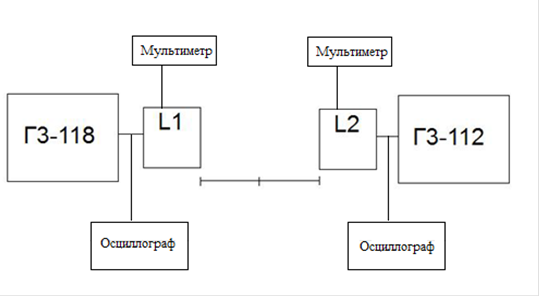

Каждая катушка была подсоединена к генератору, катушка L1 к генератору Г3-118, катушка L2 к генератору Г3-112. При измерении влияния электромагнитного поля катушек индуктивности на генераторах была выставлена необходимая частота, а также контролировалась величина силы тока. Катушки находились на определенном расстоянии друг от друга, соосно. Общая схема эксперимента показана на рисунке 6.

Рисунок 6 - Схема эксперимента измерения магнитной индукции при парной работе катушек индуктивности

Антенна прибора П3-80 помещалась в пространство между катушками индуктивности и от катушки L2 перемещалась в направлении катушки L1 с шагом 1 см. Измеритель поля был настроен на соответствующую частоту.
