Описание расположения и назначения выводов микроконтроллера

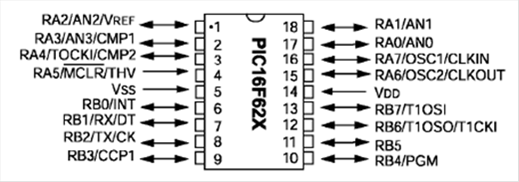

Расположение выводов микроконтроллера «PIC16F628» приведено на рисунке 2.

Рисунок 2 - Расположение выводов микроконтроллера «PIC16F628»

Назначение выводов микроконтроллера «PIC16F628», приведены в таблице 2.

Таблица 2 - Назначение выводов микроконтроллера «PIC16F628»

RA0/AN0

Двунаправленный порт ввода/вывода, аналоговый вход компаратора

RA1/AN1

Двунаправленный порт ввода/вывода, аналоговый вход компаратора

RA2/AN2VreF

Двунаправленный порт ввода/вывода, аналоговый вход компаратора, выход источника опорного напряжения Vref

RA3/AN3CPM1

Двунаправленный порт ввода/вывода, аналоговый вход компаратора, выход компаратора

RA4/TOCKICPM2

Двунаправленный порт ввода/вывода, может использоваться как TOCKI, выход компаратора

RA5/MCLR/THV

Вход сброса микроконтроллера, вход напряжения программирования

RA6/OSC2/CLKOUT

Двунаправленный порт ввода/вывода, выход генератора для подключения резонатора

RA7/ OSC2/CLKIN

Двунаправленный порт ввода/вывода, вход генератора, вход внешнего тактового сигнала, выход ER смещения

RB0/INT

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора, вход внешнего прирывания

RB1/RX/DT

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора, вход приемника USART, линия данных в синхронном режиме USART

RB2/TX/CK

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора, выход передатчика USART, линия тактового сигнала в синхронном режиме

RB3/CCP1

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора, вывод модуля ССР

RB4/PGM

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора. Изменение сигнала на входе может вывести микроконтроллер из режима SLEEP. Когда разрешено низковольтное программирование, запрещены прерывания по изменению сигнала на входе, а подтягивающий резистор отключен

RB5

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора. Изменение сигнала на входе может вывести микроконтроллер из режима SLEEP

RB6/T1OSO/T1CKI

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора. Изменение сигнала на входе может вывести микроконтроллер из режима SLEEP. Выход генератора таймера 1

RB7/T1OSI

Двунаправленный порт ввода/вывода с программным включением подтягивающего резистора. Изменение сигнала на входе может вывести микроконтроллер из режима SLEEP. Вход генератора таймера 1

VSS

Общий выход

VDD

Положительное напряжение питания
