Разработка и расчет прецизионного выпрямителя

Прецизионный выпрямитель предназначен для выпрямления сигнала, который будет подан на фильтр нижних частот I-го порядка. Он состоит из инвертирующего усилителя DA1 и сумматора DA2 (рисунок 3.10).

Рисунок 3.10 - Принципиальная схема прецизионного выпрямителя.

Диоды VD4 и VD5 в цепи отрицательной обратной связи неинвертирующего усилителя выбираем КД521А.

Выберем резисторы:

R1, R2, R3, R5, R6: МЛТ-0,125-10кОм 5%;

R4: МЛТ-0,125-5.1 кОм 5%

Значения резисторов выбираются из ряда E24.

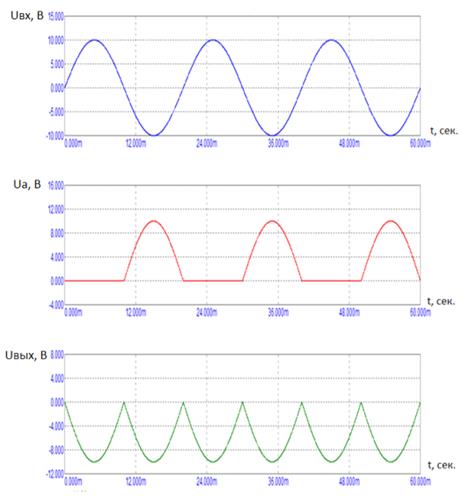

Принцип работы прецизионного выпрямителя представлен на временных диаграммах сигналов в разных точках выпрямителя Uвх, Uа, Uвых, полученных в MicroCAP 8 (рисунок 3.11).

В качестве DA1, DA2 выберу: К140УД17А

Параметры усилителя К140УД17А:

Напряжение питания ±(13,5 ÷ 16,5) В.

Коэффициент усиления 120 тыс.

Напряжение смещения 75 мкВ.

Скорость нарастания выходного напряжения 0,1 В/мкс.

Потребляемый ток 5 мА.

Частота единичного усиления 0,4 МГц

Рисунок 3.11- Временные диаграммы сигналов
