Выбор трассы волоконно-оптической линии передач

При выборе оптимального варианта трассы прокладки волоконно-оптического кабеля (ВОК) необходимо исходить из того, что линейные сооружения являются наиболее дорогой и сложной частью сети связи, поэтому при проектировании особое внимание должно быть обращено на уменьшение удельного веса расходов по строительству и эксплуатации линии связи, эффективную и надежную ее работу.

В данной курсовой работе предлагается спроектировать прокладку оптического кабеля между г. Биробиджан и УАК10 (карта трассы показана на рисунке 1.1). Между пунктами есть как автомобильная, так и железная дороги. Таким образом оптимальным будет рассмотреть варианты с прокладкой кабеля вдоль этих дорог, так как одно из необходимых условий прокладки кабеля - возможность беспрепятственного доступа к нему на всем его протяжении. К тому же по ходу кабеля придется устанавливать необслуживаемые регенерационные пункты (НРП), для которых потребуется электропитание, поэтому желательно их устанавливать в городах, а железная и автомобильная дорога достаточно часто проходят через города.

В таблице 1.1 приведено сравнение вариантов прокладки кабеля вдоль автомобильной и железной дорог.

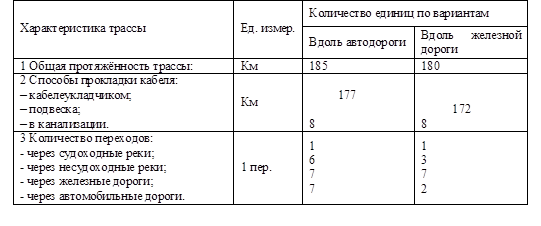

Таблица 1.1 - Характеристика вариантов трассы

При прокладке кабеля вдоль железной дороги можно избежать трудоемкого прокладывания кабеля в грунте, плюс, так как кабель будет находиться не в грунте, то в случае его повреждения проще всего будет найти место повреждения и, следовательно, быстрее его отремонтировать.

Таким образом, будет осуществлена подвеска кабеля вдоль электрифицированной железной дороги.

кабельная магистраль волоконная оптическая
