Выбор логических элементов

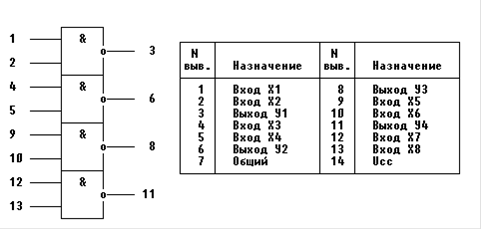

В качестве логических элементов И-НЕ выбираем микросхему серии К155ЛА3 (4 элемента 2И-НЕ (6 шт.)):

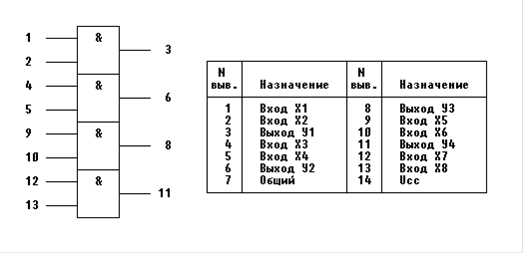

В качестве логических элементов И выбираем микросхему серии К155ЛИ1 (4 элемента 2И (1 шт.)):

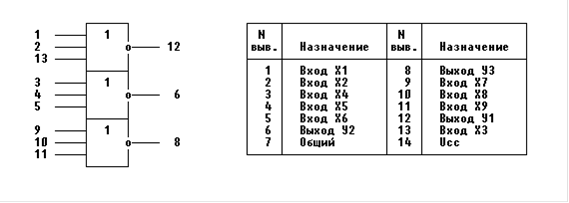

В качестве логических элементов ИЛИ-НЕ выберем микросхему К155ЛЕ4 (3 элемента 3ИЛИ-НЕ (5 шт.)):

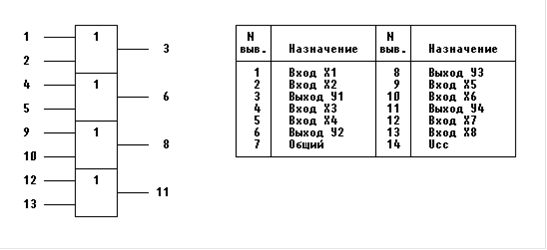

В качестве логических элементов ИЛИ выберем микросхему К155ЛЛ1 (4 элемента 2ИЛИ (1 шт.)):

Для всех микросхем: 14 - питание, 7 - общий.

Параметры логических элементов.

Параметр

Значение

Максимальное напряжение питания , В6

Максимальное напряжение на входе , В5,5

Минимальное напряжение на входе , В-0,4

Входной ток “нуля”, не более , мА-1,6

Входной ток “единицы”, не более , мА0,04

Выходной ток “нуля”, не более , мА16

Выходной ток “единицы”, не более , мА0,4

Выходное напряжение “нуля”, не более , В0,4

Выходное напряжение “единицы”, не менее , В2,4

Коэффициент разветвления по выходу 10

Коэффициент объединения по входу 8
