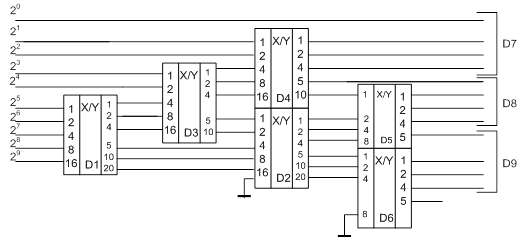

Данный преобразователь выполняет функцию перевода информации из двоичного кода в двоично-десятичный. По [4] выбираем преобразователь на основе микросхемы К155 ПР7. Принцип соединения преобразователей выбираем по [5].
Рис.3.1. Цифровой преобразователь кода.
Выбор цифрового индикатора
На основе микросхемы К514 ИД1 выбираем преобразователь двоично-десятичного кода в сегментный D7-D10.
Номинальные параметры:
Напряжение питания Uпит=5 В;
Ток потребления Iпот=50 мА
Рис.3.2. Преобразователь двоично-десятичного кода в сегментный.
Порядок преобразования кодов:
Слово на индикаторе |
Код на входе преобразователя (D3D2D1D0) |
Код на выходе преобразователя (АBCDEFG) |
1 |
0001 |
0110000 |
2 |
0010 |
1101101 |
3 |
0011 |
1111001 |
4 |
0100 |
0110011 |
5 |
0101 |
1011011 |
6 |
0110 |
1011111 |
7 |
0111 |
1110000 |
8 |
1000 |
1111111 |
9 |
1001 |
1111011 |
0 |
0000 |
1111110 |
- |
1110 |
0000001 |
Ничего не высвечивается |
1111 |
0000000 |
Рис.3.3. Цифровой индикатор.
На рис.3.3. изображён цифровой индикатор на светодиодах АЛС 321 А.
Параметры индикатора:
Постоянное прямое напряжение Uпр=3.6 В
Постоянный прямой ток Iпр=20 мА.
Мощность рассеяния Pрас=720 мВт
Диаграммы работы индикации.
Цифровой код (соответствующий «800») на выходе АЦП:
Рис.3.4. Цифровой код на выходе АЦП.
Цифровой код (соответствующий «8.00» ) на входе преобразователей двоично-десятичного кода в сегментный
Рис.3.5. Цифровой код на входе преобразователя двоично-десятичного кода в сегментный.
