Расчет энергетического потенциала КВ радиолинии

По результатам, полученным в пункте 5, рассчитывается среднее превышение уровня сигнала над уровнем помех:

[дБ]= [дБ] - [дБ]. (6)

Рассеяние превышения сигнала над помехой:

sz [дБ] = s²y [дБ] + s²x [дБ]. (7)

Откуда

= 54-42 =12[дБ] (4,9 МГц);

= 40,2-11 =29,2[дБ] (11,3 МГц);

sz = [дБ] - ночь;

sz = [дБ] - день.

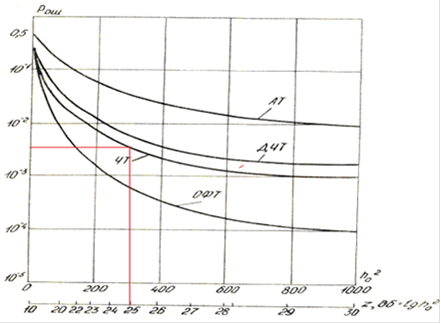

По заданным данным к достоверности передачи информации с учётом вида сигнала и способа его обработки определяется требуемое превышение уровня сигнала над уровнем шума (помех). Зависимости вероятности ошибок приёма элемента сигнала от отношения сигнал/помеха для наиболее употребляемых видов сигналов приведена на рис.7.

Так как требуемое качество связи (процент достоверности передаваемых сигналов) равно 25 %, то получаем, что допустимая вероятность ошибки равна 0,005. Из рис.5 получаем:

доп = 25 дБ.

С использованием данных расчёта определяется величина расчётного параметра :

. (8)

- ночь (4,9МГц);

- день (11,3МГц);

Из рис.6 находим ожидаемое значение вероятности связи с достоверностью не хуже заданной.

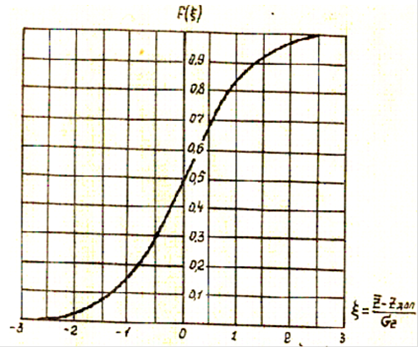

Рисунок 6 - График интеграла вероятности

Окончательные результаты сведены в таблицу 7.

Таблица 7

Время суток

fр, МГц

, дБ

sz, дБ

F()

день

11,3

29,2

18,4

0,49

0,68

ночь

4,9

12

8,5

-0,7

0,25
