Структурная модель информационной системы организации

Таблица 7 -Коммутатор Switch3

Таблица 8 -Коммутатор Switch4

Ниже приведена привязка МАС адресов сетевых интерфейсов к портам коммутатора Switch1.

Switch(config-if)#interface FastEthernet0/1(config-if)#switchport mode access(config-if)#switchport port-security(config-if)#switchport port-security maximum 1(config-if)#switchport port-security violation restrict(config-if)#switchport port-security mac-address sticky(config-if)#switchport port-security mac-address sticky 0001.6352.30e4(config-if)#interface FastEthernet0/2(config-if)#switchport mode access(config-if)#switchport port-security(config-if)#switchport port-security maximum 1(config-if)#switchport port-security violation restrict(config-if)#switchport port-security mac-address sticky(config-if)#switchport port-security mac-address sticky 0001.63ca.e04d(config-if)#interface FastEthernet0/3(config-if)#switchport mode trunk(config-if)#switchport port-security(config-if)#switchport port-security maximum 1(config-if)#switchport port-security violation restrict(config-if)#switchport port-security mac-address sticky(config-if)#switchport port-security mac-address sticky 0060.3e2e.d29csecure mac-addresses on interface FastEthernet0/3 has reached maximum limit.(config-if)#switchport port-security maximum 1

Настройки port security на коммутаторах Switch1, Switch2, Switch3, Switch4 приведены на рисунках 3, 5, 7, 9 соответственно. Таблицы MAC-адресов коммутаторав Switch1, Switch2, Switch3, Switch4 приведены на рисунках 4, 6, 8, 10 соответственно.

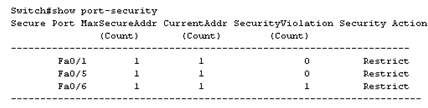

Рисунок 3 - Настройки port security на коммутаторе Switch1

Рисунок 4 - Таблица MAC-адресов коммутатора Switch1

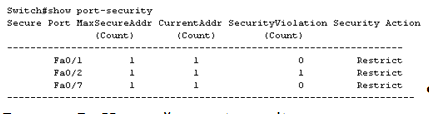

Рисунок 5 - Настройки port security на коммутаторе Switch2

Рисунок 6 - Таблица MAC-адресов коммутатора Switch2

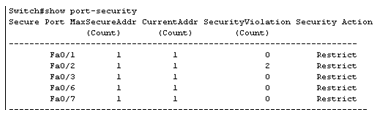

Рисунок 7 - Настройки port security на коммутаторе Switch3

Рисунок 8 - Таблица MAC-адресов коммутатора Switch3

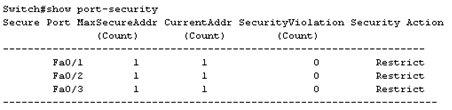

Рисунок 9 - Настройки port security на коммутаторе Switch4

Рисунок 10 - Таблица MAC-адресов коммутатора Switch4

На рисунке 11 приведена отправка пакета с постороннего адреса, в результате которого, пакеты исходящие от него отбрасываются. На рисунке 12 изображена отправка пакета с безопасного адреса.
