Устройство и работа блока

На передней стенке блока установлены четыре амортизатора разъёмы ВХОД, КРОСС, ВЫХОД, штырь " " для снятия статистического электричества.

На разъём ВХОД (XI) подаются сигналы с датчиков угловых и линейных перемещений. Разъём КРОСС (Х2) является кроссировочным полем. Разъём ВЫХОД (Х4) служит для связи с регистрирующей аппаратурой.

Блок конструктивно выполнен на 3-х платах. Монтаж плат печатный. Платы помещены в общий герметичный корпус, заполненный сухим азотом.

На одной плате расположен канал измерительный (КИ); на второй - устройство питания датчика (УПД), формирователь импульса синхронизации (ФСИ), формирователь импульса сопровождения информации (ФИСИ); на третьей - блок питания (БП).

Принцип действия блока основан на сравнении по амплитуде сигналов с 4-х выходных обмоток датчика, величина которых в зависимости от перемещения изменения по закону:

где θ - величина перемещения в физических величинах;

Un - падение напряжения в обмотке возбуждения. В ;

n i - коэффициент трансформации обмотки;

m - глубина модуляции;

U1-U4 - амплитуда выходных сигналов, В;

- шаг зубцов.

Сигналы с датчика периодические. Их период равен шагу зубцов датчика (4.1).

Блок сравнивает между собой аналоговые сигналы с датчика внутри интервала 1 и формирует 3-х разрядный двоичный (позиционный) код в зависимости от результата сравнения.

Последующие 8 разрядов кода формируются подсчётом числа интервала 1, пройденных от точки, принятой за начало отсчёта.

Функциональная схема блока представлена на рис.4.1. В её состав входят:

четыре сравнивающих устройства (СУ 1-СУ4);

четыре запоминающих устройства (ЗУ 1-ЗУ4);

дешифратор позиционного кода (ДПК);

формирователь импульса счёта (ФИС);

формирователь импульса синхронизации (ФСИ);

индентификатор направления перемещения (ИНП);

формирователь импульса сопровождения информации (ФИСИ);

реверсивный счётчик (PC);

схема формирования контрольного разряда (СФКР);

выходные формирователи уровней (ВФУ);

генератор тактовой частоты (ГТЧ);

цифроаналоговый преобразователь (ЦАП);

фильтр низкой частоты (ФНЧ);

преобразователь напряжение-ток (ПНТ);

предварительный стабилизатор напряжения (ПСН);

регулирующий транзистор (РТ);

двухтактный преобразователь напряжения (ДПН);

выпрямители напряжения (ВН, ВН2);

канальные стабилизаторы напряжения (КСН1, КСН2).

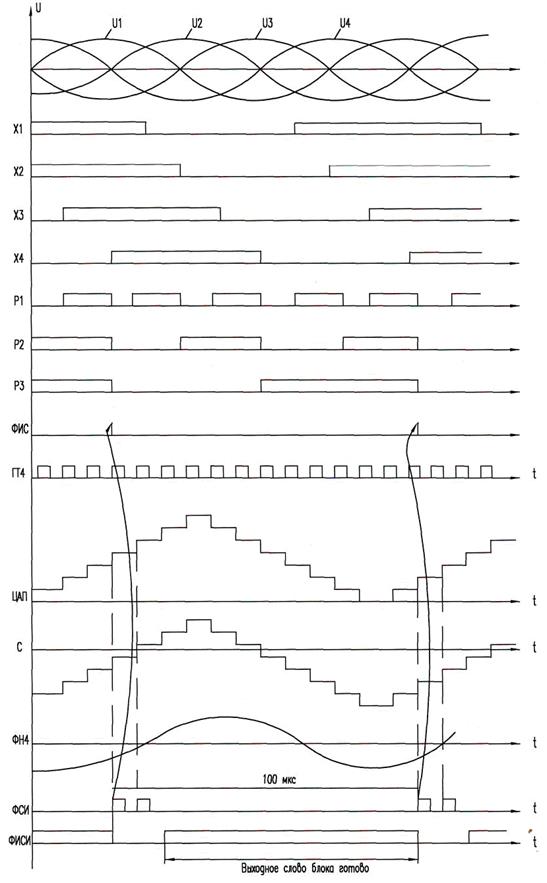

Диаграмма работы блока в зависимости от перемещения и времени приведена на рис. 4.2.

Блок работает следующим образом. Ток синусоидальной формы поступает на первичную обмотку (обмотку возбуждения) датчика, создавая в его магнитопроводе магнитный поток, изменение которого вызывает ЭДС в выходных (измерительных) обмотках датчика.

Рисунок 4.2

Сигналы с четырёх выходных обмоток датчика (U1-U4) поступают на вход блока.

Напряжение (U1-U4) сравниваются между собой по амплитуде СУ 1-СУ4. На выходах СУ формируются логические уровни " 1 ", если разность входных сигналов положительна, или "О", если разность входных сигналов отрицательна.

Логические уровни с СУ переписываются в ЗУ 1-ЗУ4 по переднему фронту импульса синхронизации (СИ) и хранятся там до прихода следующего СИ.

ДПК преобразует 4-х разрядный двоичный код с ЗУ1-ЗУ4 в 3-х разрядный двоичный (позиционный) код, его работа описывается следующими логическими уравнениями:

- выходной сигнал с ДПК, соответствует 1-му разряду двоичного (позиционного) кода;

Хn - выходной сигнал с i - го ЗУ.
