Характеристика систем искусственного освещения

Расчет освещения рабочего места производится в соответствии со СНиП 23-05-95. Расчет производится с использованием метода коэффициента использования светового потока.

Данные для расчета:

В помещении производится слесарные и монтажные работы.

Освещение осуществляется люминесцентными лампами типа ЛБ. Кондиционер Екатеринбург купить с установкой - "Альянс Климат", +7(343)383-32-84

Потолок и стены побелены. Напряжение сети 220В. Размер помещения, где производится работа - 6,3 х 4,5 х 4,5 м. Коэффициент неравномерности освещения Z = 1Д. Рассчитать общее фактическое освещение и мощность осветительной установки.

Расчет:

Световой поток ламп (лм) для метода коэффициента использования вычисления по формуле:

Е = 300 лк - минимальная нормированная освещенность,= 1,4 - коэффициент запаса,= а • b = 6,3 • 4,5 = 28,35 м2 - площадь помещения,= 1,1 -коэффициент неравномерности освещения,=2 - количество светильников,

η - коэффициент использования светового потока.

Индекс помещения рассчитывается по формуле:

- площадь помещения,

А - длинна помещения,

В - ширина помещения,- высота подвеса светильников.

Высота подвеса определяется по формуле:

= Н - he - hp

где Н = 4,5 - высота помещения,- высота свеса светильников,- высота рабочей поверхности.

Рассчитываем высоту подвеса: h = 4,5-0,15-0,8 = 3,55м.

Индекс помещения равен:

Коэффициенты отражения потолка и стен принимаем рп = 70%, рс= 50%. В соответствии с рп , рс и i находим коэффициент использования светового потока η = 36%.

Находим световой поток ламп:

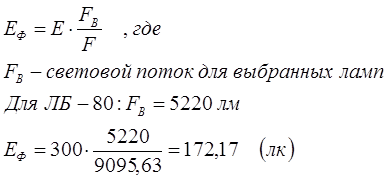

фактическая освещенность (лк) определяется по формуле:

Как видно из приведенных расчетов фактическая освещенность меньше нормированной почти в два раза.

Рекомендации:

Необходимо обязательное увеличение освещенности за счет дополнительного светильника или использования местного освещения для работы с документами. Местное освещение не должно создавать бликов на поверхностях деталей.

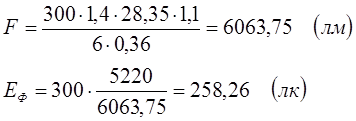

Рассчитываем освещенность для трех светильников:

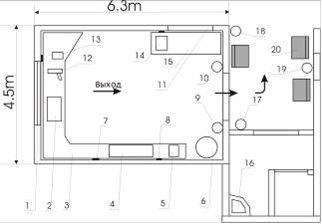

Рис. 9 Схема расположения светильников в мастерской
