Радиоэлектроника и телекоммуникации
Приложения
Приложение А

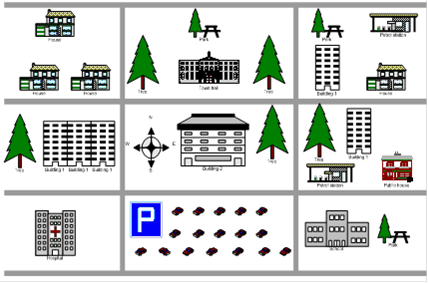

Обстановка вокруг защищаемого объекта
Рисунок 9 - Обстановка вокруг защищаемого объекта
Приложение Б

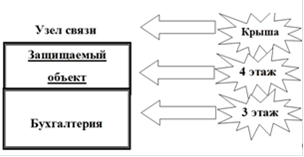

Этажность здания, в котором расположен объект защиты
Рисунок 10 - Этажность Здания
Приложение В

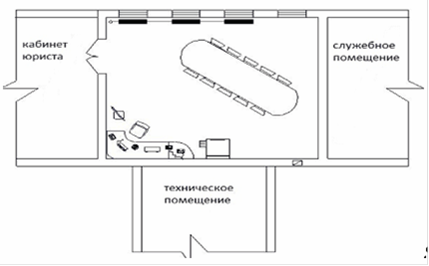

План этажа, на котором находится защищаемый объект
Рисунок 11 - Планировка 4-го этажа
Приложение Г

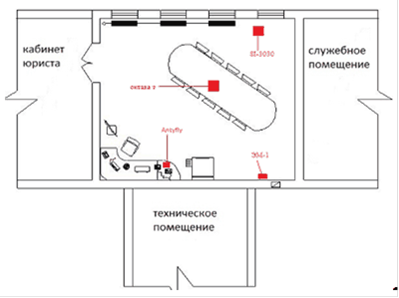

Схема помещения с применением технических средств защиты информации
Рисунок 12 - Схема помещения с применением технических средств защиты
Приложение Д
Прибор виброакустической защиты SI-3030 предназначен для виброакустического зашумления строительных конструкций помещения при защите речевой информации от утечки по вибрационному и акустическому каналам. Принцип действия виброакустической защиты основан на маскировании спектра речи шумовой помехой. Противодействие прослушиванию заключается в излучении шумовой помехи в строительные элементы конструкции помещения.
Прибор предотвращает возможность прослушивания переговоров с помощью различных устройств (акустических и вибрационных датчиков, лазерных устройств съема информации, устройств прослушивания через стены, перекрытия, окна, воздуховоды, трубы отопления и т.д.). Виброакустический генератор SI-3030 имеет три канала виброакустической защиты. Каждый канал генератора шума имеет независимый генератор шумовой помехи, и при подключении излучателей, установленных в защищаемом помещении, к различным каналам прибора, потребитель получает систему, исключающую возможность восстановления речевой информации методами адаптивной фильтрации.
· Основные технические характеристики блокиратора: - Имеет три независимых канала
· Допускает подключение виброакустических излучателей отечественного и импортного производства любого типа (TRN-2000, OMS-2000, КВП, Кедр и другие)
· В приборе используются три некоррелированные источника шума, исключающие возможность восстановления речи методами адаптивной фильтрации
· Регулировка уровня выходного сигнала в каждом канале, что позволяет настраивать прибор с разными типами датчиков под конкретные условия эксплуатации
· Корректировка АЧХ спектра выходного сигнала в каждом канале, что решает задачу оптимального формирования спектра шумового сигнала для комфортных условий ведения конфиденциальных переговоров и максимальном уровне защиты
· Благодаря возможности подключения любых типов виброакустических излучателей потребитель может модифицировать имеющуюся систему защиты без демонтажа и замены ранее установленных излучателей
Приложение Е
Портативный блокиратор сотовых телефонов «SEL SP-160P»
Обеспечивает блокирование работы сотовых телефонов стандартов GSM 900/1800, 3G. Небольшие размеры, малый вес и отсутствие внешних антенн делают возможным переносное использование блокиратора. Имеет индикатор разряда батарей.
Выданный сертификат соответствия ФСТЭК удостоверяет, что носимый блокиратор SEL SP-160P, разработанный и производимый ООО "Сюртель", является вспомогательным техническим средством в защищённом помещении, не создаёт технических каналов утечки информации и может устанавливаться в выделенных помещениях до 1 категории включительно без применения дополнительных мер защиты информации.
