Для сокращения каскадов в приёмниках был разработан так называемый рефлексный приёмник. Это приемник, в котором каскады усиления высокий частот выполняют функцию усилителя низкой частоты, или какую-нибудь другую. Описываемый приёмник построен по данному принципу, что позволило значительно сократить число применяемых компонентов. Приёмник рассчитан на приём радиостанций диапазона СВ или ДВ, хотя можно поставить переключатель и слушать оба диапазона.
Параметры:
Чувствительность: 8 мкВ
Уровень искажения при средней громкости не более: 0,2%

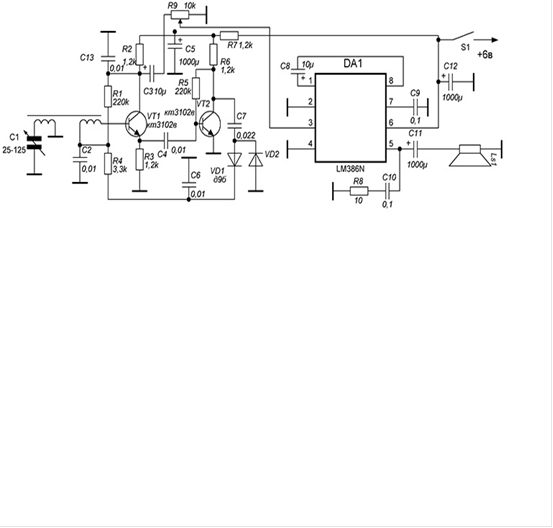

Схема приёмника
Рис. 5 - Схема структурная рефлексного приемника
Число витков контурной катушки L1 - 100, катушки связи L2 - 5 - 8.
Приёмник выполнен на двух транзисторах и одной микросхеме. На микросхеме собран усилитель мощности, вместо неё может быть установлена любая другая или схема может быть собрана на транзисторах. Рефлексным в данной схеме является каскад на транзисторе VT1, хотя можно сделать так, чтобы оба каскада УВЧ были таковыми.
