Разработка структурной схемы обнаружителя сигнала

· Алгоритм работы обнаружителя

.

Согласно условию,вид обработки-корреляционная обработка на радиочастоте. Таким образом,алгоритм работы фильтрового обнаружителя:

где -функция обратная функции .

Э- энергия сигнала No- энергия шума. Схема обнаружителя при заданном способе обработки для сигнала со случайной начальной фазой и амплитудой.

Для сигнала со случайной начальной фазой необходимо вычислить модуль корреляционного интеграла и сравнить с порогом .

Этот обнаружитель с двумя корреляционными каналами-их наличие обуславливается неизвестной начальной фазой сигнала. Если опорный сигнал оказывается сдвинутым по фазе в одном из каналов на 90 градусов, то в этом канале приращение напряжения на выходе интегратора не будет. Соответственно будет в другом канале устройства и максимальное. В результате на выходе результат обработки квадратурных каналов не будет зависеть от начальной фазы сигнала.

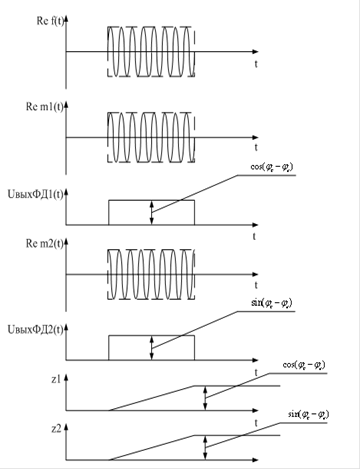

Временные диаграммы поясняющие принцип работы обнаружителя

Расчет характеристик обнаружителя сигнала

· Расчет отношения сигнал/шум на выходе обнаружителя.

Обнаружителями являются радиопеленгаторы .Таким образом расчёт отношения сигнал/шум произведён ранее в пункте 2.1.3

= =3.1 ;

= =4.35 ;

Расчёт вероятности правильного обнаружения для сигнала со случайной начальной фазе и амплитуде.

Расчёт вероятности правильного обнаружения для 1-го и 2-го РП-ов как и отношение сигнал/шум был выполнен ранее в пункте 2.1.3.

= ;

= ;

Оба пеленгатора обладают невысокими характеристиками обнаружения сигнала источника радиоизлучения. По результатам расчётов для 1-го РП из 27-мь из 100-та а для 2-го РП 50 из 100-та произведённых попыток обнаружения будет успешной.
