Применение систем телемеханики в управлении электроэнергетикой

диспетчерский приемный передающий телесигнализация

Большая энергетика - это уникальная производственная отрасль. Ни одно другое производство не требует столь четкой, скоординированной и согласованной работы всех поставщиков и потребителей продукции. Когда продукцией является электроэнергия, все крупные генерирующие предприятия и конечные потребители должны быть интегрированы в единую синхронную энергетическую систему. ЕЭС России объединяет сотни электростанций на территории восьми часовых поясов, общая установленная мощность которых превышает 170 ГВт.

Задачи управления режимами работы единой энергосистемы и обеспечение ее надежного функционирования и устойчивого развития предъявляют серьезные требования к системам обмена технологической информацией, которые в профессиональной среде принято называть системами телемеханики. Системный оператор единой энергетической системы России, осуществляющий функции диспетчерско-технологического управления, четко регламентирует основные технические и функциональные характеристики систем обмена технологической информацией для всех участников балансирующего рынка электроэнергии.

Применение автоматики и телемеханики, упрощает конструкцию машин, резко сокращает численность обслуживающего персонала, расход энергии и т.п. Давая требуемую точность работ и высокое качество изделий, автоматика обеспечивает необычайную связанность и непрерывность технологических процессов, возможность регулировать производство в зависимости от термических, механических, физических, химических и других свойств, без вмешательства человека. Она чрезвычайно упрощает управление машинами и агрегатами, допуская при этом управление на больших расстояниях, позволяет организовать усовершенствованный, точный централизованный контроль производства во всех его функциях и переходах.

Устройства телемеханики в комплексе с каналами связи образуют систему телемеханики (рис. 1), позволяющую выполнять указанные функции на расстоянии. Передача команд от оперативного персонала или автоматических управляющих устройств на управление оборудованием объектов электрической сети и передача информации о состоянии оборудования объектов в обратном направлении осуществляются автоматически через канал связи.

Системы ТМ, как правило, включают в себя устройства циклического опроса объектов, сравнения измеряемых величии с заданными, контроля за режимом работы оборудования и исправностью собственно системы телемеханики, а также передачи команд управления оборудованием и проверки их выполнения и т.д., что позволяет диспетчеру иметь оперативную информацию о режиме сети и при необходимости активно вмешиваться в его изменение.

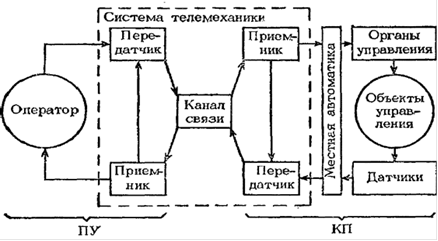

Рис. 1. Схема системы управления с помощью средств телемеханики с двусторонней передачей сообщений

Принято говорить о телеуправлении (ТУ), если из пункта управления (ПУ) или диспетчерского пункта на удаленные объекты с помощью устройства телемеханики передаются команды на изменение оперативного состояния оборудования. Если информация об оперативном состоянии оборудования контролируемого объекта (КП) передается в обратном направлении, то говорят о телесигнализации и телеизмерении (ТС и ТИ). В зависимости от выполняемых функций устройства соответственно называются устройствами ТУ, ТС и ТИ. Для сокращения числа каналов связи широко используются комплексные системы телемеханики, в которых устройства ТУ-ТС объединяются с устройствами ТИ. Это достигается уплотнением каналов связи, организуемых в электрических сетях по воздушным и кабельным линиям электропередачи и кабельным линиям связи, а также применением радиоканалов.

Классификация систем телемеханики проводится по многим признакам. Применяются системы с амплитудной, частотной и фазовой модуляцией, а также с время-импульсной и широтно-импульсной модуляцией импульсного тока. Различительными параметрами в них служат соответственно амплитуда, частота и фаза переменного тока или интервал времени между импульсами или длительностью импульсов передаваемых и принимаемых сигналов по каналу связи.

По характеру передаваемых сообщений системы телемеханики разделяются на системы для передачи непрерывных и дискретных сообщений. Последние, в частности, перелают дискретные команды ТУ (включить, отключить) или сообщения о состоянии оборудования (включено, отключено), а также дискретные значения измеряемых величин.

По характеру расположения контролируемых объектов системы телемеханики разделяются на системы для сосредоточенных и рассредоточенных объектов, при этом рассредоточение объектов может быть вдоль общей линии связи или по площади. Применительно к электрическим сетям в основном используются рассредоточенные системы телемеханики, которые предусматривают подключение к общему каналу связи нескольких КП.
