Электронная система телеуправления типа ЭСТ-62

Для телемеханизации системы электроснабжения различных объектов энергетики применяют в основном электронную систему телеуправления типа ЭСТ-62. Она состоит из комплекта с частотным разделением каналов ЭСТ (Ч), комплекта аппаратуры с временным разделением каналов ЭСТ (В) и аппаратуры частотных каналов связи, рассчитанной на образование 19 независимых каналов в тональном и надтональном диапазонах. В комплект аппаратуры входят симплексные и дуплексные усилители, при использовании которых может быть обеспечена дальность передачи 300-500 км.

Аппаратура ЭСТ (Ч) предназначена для пунктов с большим объемом передаваемой информации. Она позволяет управлять 15 контролируемыми пунктами (КП) по 68 двухпозиционных команд и 121 телесигналу на каждом. Эта аппаратура в основном предназначена для телеуправления тяговыми подстанциями и крупными станциями.

Система ЭСТ (Ч) включает в себя аппаратуру диспетчерского пункта (ДП) и контролируемых пунктов (КП). Устройство телеуправления имеет общий передающий полукомплект ДП и индивидуальные полукомплекты КП, а устройство ТС - индивидуальные передающие полукомплекты КП и приемные полукомплекты ДП (рис. 2). В состав аппаратуры, входят щит с устройствами отображения информации и пульт-манипулятор, обеспечивающий передачу команд непосредственно от диспетчера.

Передача сигналов телеуправления осуществляется по одному общему частотному каналу, а передача извещений-по индивидуальным частотным каналам (частотное разделение). Система ЭСТ (Ч) непрерывного действия выполнена по распределительному принципу с временным импульсным признаком и тактовой синхронизацией.

В устройстве телеуправления применено многоступенчатое избирание (четыре ступени). Серия телеуправления состоит из 31 импульса и содержит элементы адреса (выбор КП), группы, операции и объекта, а также фразирующий импульс. Выбор адреса осуществляется кодом на одно сечение C26 (два длинных импульса из шести). Выбор группы производится одним длинным импульсом из четырех, операции - одним длинным импульсом из двух и объекта - одним из семнадцати (рис. 3, а).

Нормально передается только тактовая серия, содержащая короткие импульсы и один сверхдлинный фази-рующий. Этим осуществляется непрерывный контроль исправности канала и устройства. Если произошел сбой (рассинхронизация) на КП, то передается соответствующий сигнал на ДП. Передача команды осуществляется однократно при нажатии кнопки диспетчером. Первый импульс в рабочей серии передается дважды. Исполнение команды осуществляется после сравнения серий в приемных полукомплектах. Представленная на рис. 3, а серия соответсвует выбору 6-го КП, 3-го объекта, 4-й группы и операции «Включить» (ВК).

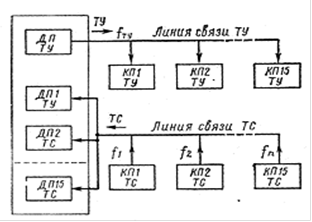

Рис. 2. Структурная схема системы управления ЭСТ(Ч)

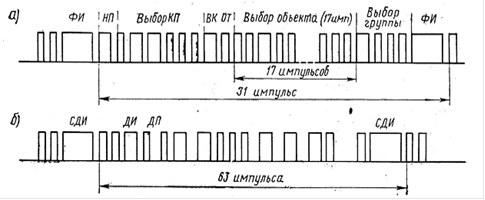

Рис. 3. Код телеуправления (а) и телесигнализации (б) соответствует выбору 6-го КП, 3-го объекта, 4-й группы и операции «Включить» (ВК)

В устройстве телесигнализации применяется, прямое избирание. Серия ТС состоит из 63 импульсов и пауз. Каждый импульс и пауза в серии соответствуют определенному объекту, причем длинные импульсы ДИ или паузы ДП соответствуют одному состоянию объекта, а короткие - другому (например, соответственно отключенному и включенному). Последний, сверхдлинный импульс в серии - фразирующий. Скорость передачи в тракте телесигнализации составляет 28-30 импульсов в 1 с, в тракте телеуправления - 20 импульсов в 1 с. Время передачи приказа ТУ при этом равно 4-5 с (две серии), а серии ТС - 3-5 с.
