Описание микросхемы

Выходной ток ЦАП К1118ПА3 может преобразовываться в напряжение непосредственно на резисторах, включенных между выходами ИС (выводы 18 и 19) и общей шиной. Типовое значение выходного сопротивления ЦАП 720 Ом. Сопротивление нагрузки преобразователя выбирается с учетом того, что напряжения, прикладываемые к его выходам не должны выходить за пределы от -1В до 0.

Рекомендуемая типовая схема включения ИС ЦАП К1118ПА3 показана на рис. 10. Подстройка значения выходного тока ЦАП на этой схеме в конечной точке шкалы может производиться изменением сопротивления резистора RREF, при этом значение тока определяется соотношением .

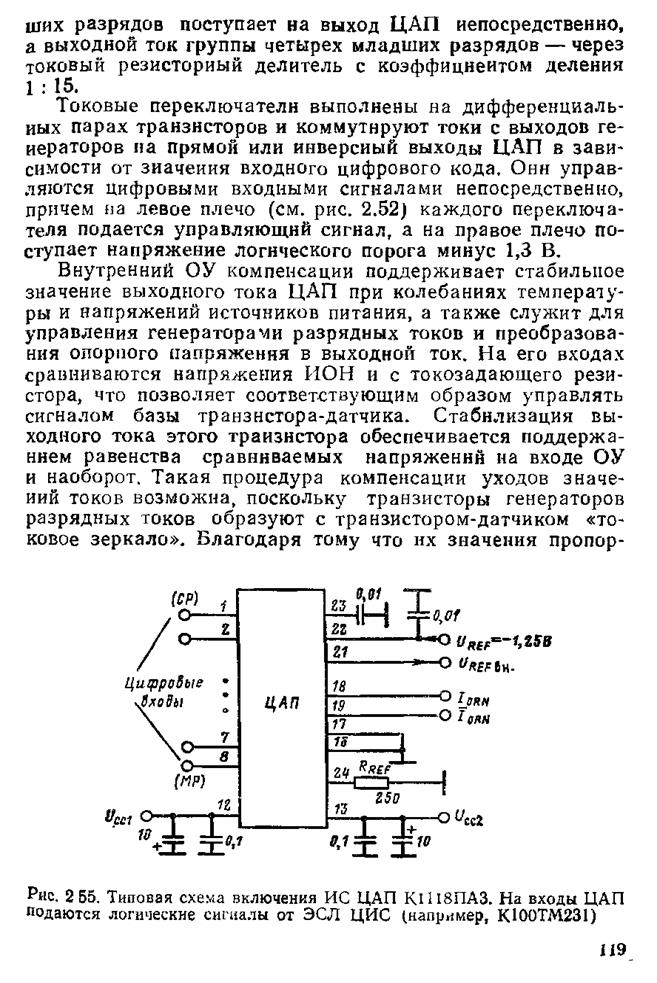

Рис. 10. Типовая схема включения ИС ЦАП К1118ПА3

Если используется только один из выходов ЦАП, то второй должен быть соединен с общей аналоговой шиной (вывод 17).

Для получения более широкого диапазона выходного сигнала ЦАП используется схема включения ИС с подачей на выходы положительного напряжения смещения. Особенность данного режима работы ЦАП (рис. 11) является то, что напряжение смещения должно подаваться также и на общий аналоговый вывод ИС 17, при этом нежелательно, чтобы значение напряжения смещения превышало 3 В.

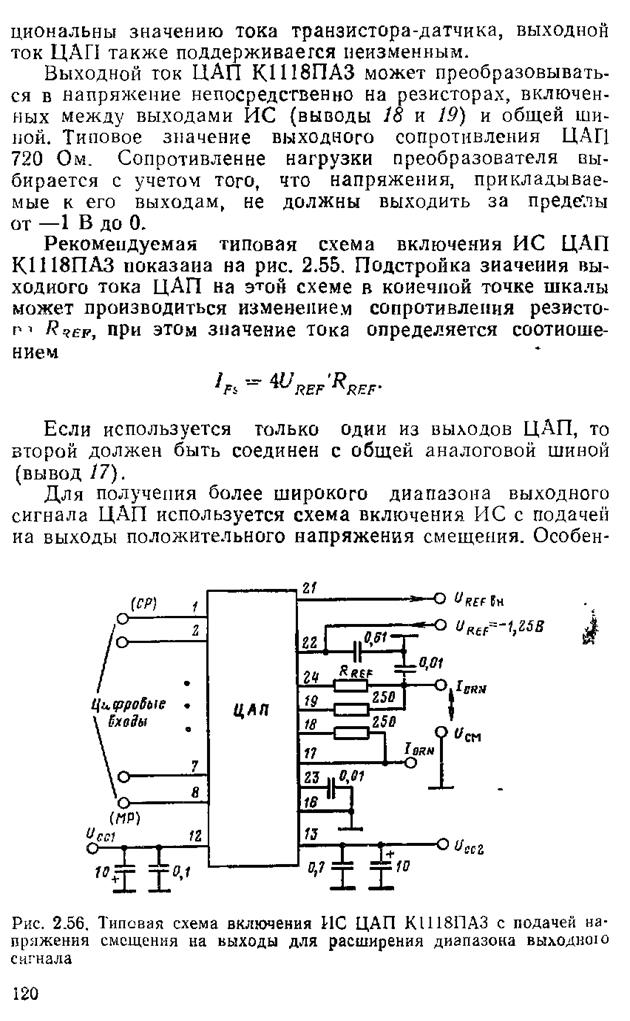

Рис. 11. Типовая схема включения ИС ЦАП К1118ПА3 с подачей напряжения смещения на выходы.

Значение максимально допустимой нагрузочной емкости для ИС ЦАП К1118ПА3 равно 17 пФ.

Длительность импульса цифрового сигнала на входе ЦАП должна быть не менее 30 нс, частота повторения импульсов не более 10 МГц, а длительность фронтов и срезов не более 4 нс.

В таблице 1 приведены сравнительные характеристики ЦАП с выходом по току. ИЗ нее видно, что ИС ЦАП К1118ПА3 является самой быстродействующей.

Сравнительные характеристики ЦАП с выходом по току.

Табл. 1.
