Цель расчета:
Определение максимальной частоты срабатывания схемы.

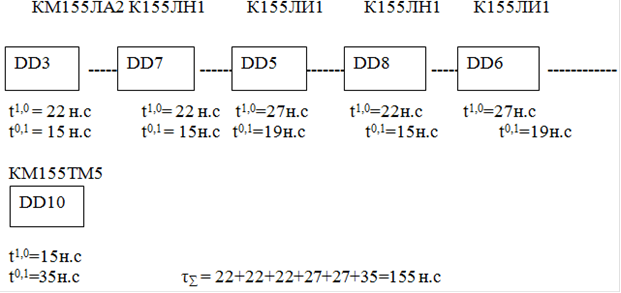

Для определения времени задержки необходимо использовать самую длинную цепочку в схеме, формирующую выходной сигнал.
Исходными данными являются:
1. Схема электрическая принципиальная;
2. Справочник по интегральным микросхемам.
Период повторения подчиняется соотношению:T>> τ∑
τ∑=155 н.с
ƒ= 1/T = 1/200*10-9 = 20 Мгц
Результат расчета быстродействия согласуется с техническими требованиями на схеме.
