Расчет усилителей радиочастоты

Сигнал от ВЦ поступает на вход УРЧ . УРЧ метрового и дециметрового диапазона выполнены по одной схеме, что упрощает расчет. В данном УРЧ используется схема параллельного питания, через дроссель напряжение питания поступает на сток транзистора. Цепь R5C7(R10C31) служит для термостабилизации тока стока, а также R5(R10) создает напряжение обратного смещения на затворе. Пределы изменения крутизны транзистора при изменении напряжения на втором затворе: -2 ¸ 4В Продажа мебели из Европы

,8¸11 мСм. Для изменения диапазона регулирования усиления нужно сделать потенциал истока 4В, для этого используется сопротивление R4(R9). Конденсаторы С6,C8,C30,C32 - разделительные.

Рисунок 5 Усилитель ВЧ ДМВ.

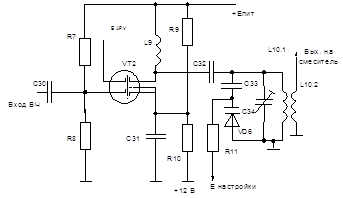

Рисунок 6 УРЧ МВ.

Исходя из данных полученных при расчете блок-схемы, рассчитаем одноконтурный усилитель радиочастоты МВ на полевом транзисторе КП327Б. Рабочая точка выбрана по ВАХ транзистора из соображений максимального усиления и минимального к-та шума:С0 = 10мА, UСИО = 8В.

Поскольку каскады идентичны, рассчитаем элементы схемы питания только для одного УРЧ.

Рассчитаем R5(R10) необходимое для термостабилизации:

где dIСнач = 0,3 - относительная нестабильность тока стока,

S = 0,011 См - крутизна характеристики.

Для расчета R4(R9) используется формула:

,

где Rи = 300 Ом - сопротивление истока транзистора.

Подставив, значения в формулу получается: R4 = 722,7 Ом.

Для расчета R1 и R2(R7 R8) составим систему уравнений:

где Rвх = 30 кОм - входное сопротивление транзистора,

Uз1 = 0,25В.

Решая эту систему можно найти R1, R2:= 243кОм, R2 = 34кОм

Конденсатор C7 (C31)выбирается из условия:

= 215пФ. = 80пФ

Конденсатор C8 (C32)выбирается из условия:

= 1,5пФ » 1пФ,

где Rвых = 30,7 кОм - входное сопротивление транзистора.

Дроссель L9 (L3)выбираем из условия:

= 140мкГн. = 253мкГн

Дроссель используется вместо резистора для того, чтобы падение напряжения на нем по постоянному току было мало, а по переменному току - велико.

Коэффициент усиления каскада УРЧ на максимальной частоте диапазона вычисляется по формуле:

К-т усиления на макс. частоте МВ диапазона

раз (27 дБ).

К-т усиления на макс. частоте ДМВ диапазона

раз (22 дБ).

Емкость подстроечного конденсатора(C34):

Коэффициент шума каскада :

где - эквивалентное шумовое сопротивление транзистора;

gзи = 0,12 (w0Сзи)/g21 = 0,0037 См;

gк = 1/w0L2 = 0,054 См.

Отличие УРЧ дециметрового диапазона в использовании транзистора КП327А, параметры которого позволяют построить усилитель очень высоких частот.

Согласование со смесителем на МВ:

Входная проводимость смесителя на МВ Y11=1,9 мСм.

Входное сопротивление=526 Ом.

Резонансное сопротивление контура L10.1 C33 VD6

*15,3=2090 Ом.

Следовательно, коэффициент включения

При к-те связи Ксв=0,2 индуктивность катушки связи (L10.2)

=781 нГн.

Согласование со смесителем на ДМВ:

Входная проводимость смесителя на МВ Y11=10 мСм.

Входное сопротивление=100 Ом.

Резонансное сопротивление контура

L4 C10 VD3 R=1260 Ом.

Следовательно, коэффициент включения
