Выбор головной станции

В данном курсовом проекте осуществляется проектирование сети кабельного вещания в пределах одного микрорайона, следовательно, выбранная ГС должна обеспечивать необходимые и требуемые параметры для обеспечения нужного качества у каждого абонента.

В данном курсовом проекте мы будем использовать головную станцию TELESTE DVX (рис.3.1).

Данная станция соответствует первому классу согласно классификации европейского стандарта CENELEC EN 50083-5 и имеет в своем составе: блоки приема и обработки телевизионных сигналов, оптические блоки приема-передачи, включая блоки WDM, головное оборудование обратного канала, модули скремблирования, кодеры, декодеры, блоки мультиплексирования / демультиплексирования; системы мониторинга, управления и т.д.

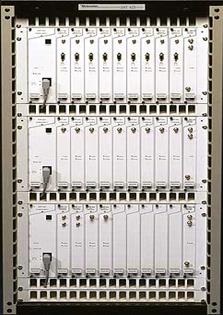

Рисунок 3.1 - Головная станция TELESTE DVX

Данная станция соответствует первому классу согласно классификации европейского стандарта CENELEC EN 50083-5 и имеет в своем составе: блоки приема и обработки телевизионных сигналов, оптические блоки приема-передачи, включая блоки WDM, головное оборудование обратного канала, модули скремблирования, кодеры, декодеры, блоки мультиплексирования / демультиплексирования; системы мониторинга, управления и т.д.

Головные станции Teleste на базе платформы DVX предназначены для высококачественной обработки различного вида сигналов (телевизионных, радио, данных и др.). Используются для построения крупных информационно-транспортных систем (городских, региональных, межрегиональных) на базе телекоммуникаций и современных СКТ. Позволяют обрабатывать каналы различных источников (эфирное AM TV, спутниковое аналоговое TV, FM-радио, цифровые форматы DVB -S, DVB -T, DVB-C, DVB-ASI и пр.), интегрируются с оптическим оборудованием (HFC-сети) и сетями связи общего пользования (ATM/SDH). Настройка, управление, контроль станции могут осуществляться как в местном режиме, так и через глобальную сеть Internet. Программное обеспечение разработано с учетом всех требований операторов и позволяет значительно облегчить эксплуатацию станции и сети и уменьшить текущие издержки. Основные задачи, решаемые при помощи данной системы:

- передача программ аналогового телевидения и радиовещания;

- передача программ цифрового телевидения и радиовещания;

- передача данных (Internet, цифровая телефония, видеоконференции, игры, телеметрия и т.д.);

- организация систем видеонаблюдения [9].

кабельный телевидение сеть сигнал
