Радиоэлектроника и телекоммуникации
Приемная антенна находится на суше, прежде всего надо учесть угол места падающего луча путем расчета модифицированной высоты репрезентативного местного препятствия R' (м).
R = R` в случае, если
hпрд[м] 6,5D[км] R[м] (4.8)
Так как в данном случае R R (так как выполняется условие (4.4)) и R=30м.
Выполняется условие hпрм Rи, следовательно, коэффициент коррекции рассчитывается по формуле :
K (3, 2 6, 2 lg 639, 25) lg35 1,38 дБмкВ. (4.9)
Корректированное значение напряженности поля рассчитывается по формуле:
Efkop = Ef + KK = 49,80 дБмкВ (4.10)
E f .кор соответствует напряженности поля для передатчика с ЭИИМ равной 1 кВт.
49,8010lg10/1кВт = 59,8 дБкмВ (4.11)
По расчетным данным можно сделать вывод, что напряженность поля в точке приема соответствует требуемой.
В качестве диапазонной эфирной антенны выберем COBER 38680 [11].

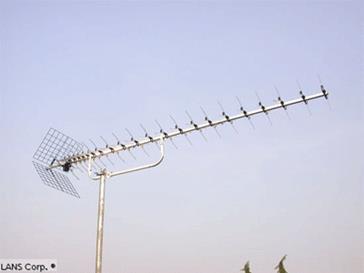

Рисунок 4.1 - Антенна COBER 38680

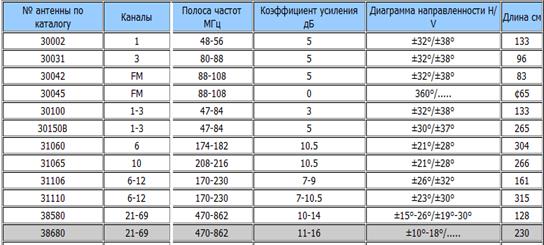

Таблица 4.1 - Технические характеристики антенн COBER
В соответствии с требованиями выберем спутниковую приемную часть. Будем использовать симметричные параболические антенны, так как они обеспечивают стабильный прием, но имеют большие размеры по сравнению с офсетными.
В качестве спутниковой антенны выбрали антенну LANS-6 сетчатую прямофокусную параболическую.
Описание:
Прием сигнала в S/C диапазонах.
Более толстые, более плоские листы сетки с ламинированием.
Более крупные, усиленные ребра жесткости.
Фиксирующие саморезы с укрупненной головкой.
Модернизированные тяги поддержки облучателя.
Удобная упаковка и транспортировка, благодаря системе из 4-х - 8-ми лепестков.
Угол места легко перестраивается в диапазоне 0… 15 градусов.
Быстрая и легкая сборка/монтаж.
Пластиковый колпак для LNB входит в стандартную комплектацию.

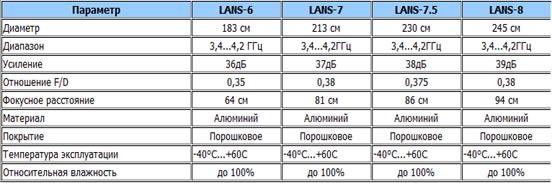

Таблица 4.1 - Технические характеристики антенн LANS
Составим частотный план:
№ ТВК |
fн изо(А); fцентр(Ц) МГц |
Источник сигналов |
Наименование программы |
1 |
49,75 | ||
2 |
59,25 | ||
3 |
77,25 | ||
4 |
85,25 | ||
5 |
93,25 | ||
6 |
175,25 | ||
7 |
183,25 |
СЦТВ |
Сетанта спорт |
8 |
191,25 | ||
9 |
199,25 |
СЦТВ |
ТВ 1000 |
10 |
207,25 | ||
11 |
215,25 |
СЦТВ |
Europa plus |
12 |
223,25 | ||
13 | |||
14 | |||
15 | |||
16 | |||
17 | |||
18 | |||
19 | |||
20 | |||
21 |
471,25 | ||
22 |
479,25 | ||
23 |
487,25 | ||
24 |
495,25 |
МРС, 24 ТВК |
Евроспорт |
25 |
503,25 |
МРС, 25 ТВК |
Евроспорт-2 |
26 |
511,25 |
МРС, 26 ТВК |
НТВ-Беларусь |
27 |
519,25 |
МРС, 27 ТВК |
English club |
28 |
527,25 | ||
29 |
535,25 | ||
30 |
543,25 |
МРС, 30 ТВК |
Данные 1 |
31 |
551,25 |
МРС, 31 ТВК |
Данные 2 |
32 |
559,25 | ||
33 |
567,25 |
НЦТВ, 42 ТВК |
ОНТ |
34 |
575,25 | ||
35 |
583,25 |
СЦТВ |
Цифровой пакет |
36 |
591,25 | ||
37 |
599,25 |
СЦТВ |
Цифровой пакет |
38 |
607,25 | ||
39 |
374-382 |
НЦТВ, 42 ТВК |
Беларусь-1 |
40 |
382-390 | ||
41 |
390-398 |
НЦТВ, 42 ТВК |
Беларусь-2 |
42 |
398-406 | ||
43 |
406-414 | ||
44 |
414-422 |
МРС |
Пакет 1 |
45 |
422-430 |
МРС |
Пакет 2 |
46 |
430-438 |
МРС |
Пакет 3 |
47 |
438-446 |
МРС |
Пакет 4 |
48 |
446-454 |
МРС |
Пакет 5 |
49 |
454-462 |
МРС |
Пакет 6 |
50 |
462-470 |
МРС |
Пакет 7 |
51 |
470-478 |
МРС |
Пакет 8 |
52 |
478-486 |
МРС |
Пакет 9 |
53 |
486-494 |
МРС |
Пакет 10 |
54 |
496-502 |
МРС |
Пакет 11 |
55 |
502-510 |
МРС |
Пакет 12 |
56 |
510-518 |
МРС |
Пакет 13 |
57 |
518-526 | ||
58 |
526-534 |
НЦТВ, 42 ТВК |
Цифровой пакет |
