Построение диаграммы направленности антенны

Для антенны, состоящей из нескольких вибраторов, с учетом влияния земли диаграмма направленности антенны определяется формулой

F(Θ,φ)= F1(Θ,φ) F2(Θ,φ) F3(Θ,φ), (2.1)

где F1(Θ,φ) - множитель, определяющий диаграмму одного вибратора;

F2(Θ,φ) - множитель антенны (решетки); Ваза Eichholtz 109821 Feeza размер S ceramic vase Eichholtz www.in-salon.ru.

F3(Θ,φ) - множитель земли;

Θ и φ - угол места и азимут.

В горизонтальной плоскости диаграмма направленности антенны

антенна сопротивление направленность вибратор

F(φ)= F1(φ) F2(φ) F3(φ). (2.2)

Множитель, определяющий диаграмму одного вибратора

, (2.3)

множитель антенны

, (2.4)

где А- постоянный коэффициент,

множитель земли

. (2.5)

В выражении (2.4) коэффициент А =1.Подставив (2.3) - (2.5) в (2.2) получим, что выражение для диаграммы направленности антенны в горизонтальной плоскости имеет вид:

.(2.6)

Диаграмма направленности антенны в горизонтальной плоскости, построенная с помощью САПР MathCAD, представлена на рисунке 2.1.

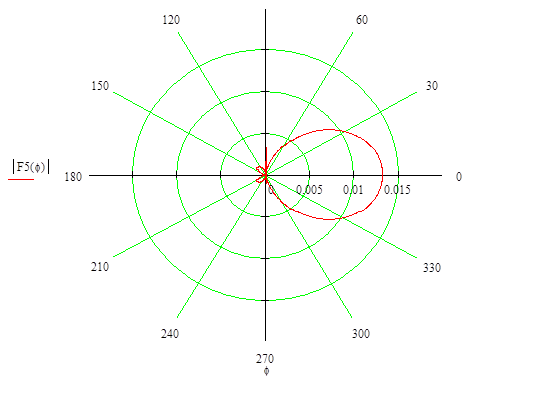

Рисунок 2.1- Диаграмма направленности антенны в горизонтальной плоскости

В вертикальной плоскости диаграмма направленности антенны

F(Θ)= F1(Θ) F2(Θ) F3(Θ). (2.7)

Множитель, определяющий диаграмму одного вибратора

F1(Θ)=1, (2.8)

множитель антенны

, (2.9)

множитель земли

. (2.10)

В выражении (2.9) коэффициент А =1.

Подставив (2.8 - 2.10) в (2.7), получим, что выражение для диаграммы направленности антенны в вертикальной плоскости имеет вид:

. (2.11)

Диаграмма направленности антенны в вертикальной плоскости, построенная с помощью САПР MathCAD, представлена на рисунке 2.2.

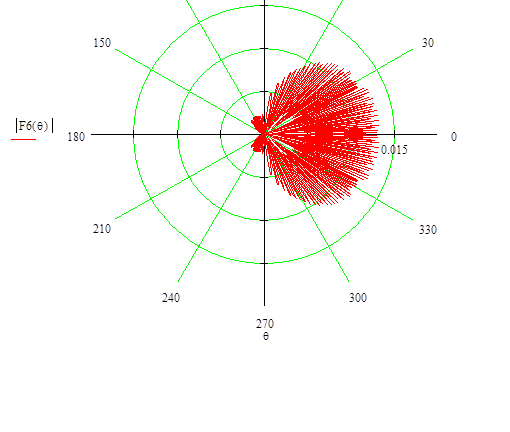

Рисунок 2.2- Диаграмма направленности антенны в вертикальной плоскости
