Расчет коэффициента направленного действия

Коэффициент направленного действия определяется, как у антенны бегущей волны, следующей приближенной формулой:

D=K1, (2.12)

где L - длина антенны,

K1 - коэффициент, зависящий от длины антенны.

Длина антенны

L=dр+2dд. (2.13)

Подставив dд=0,06м; dр=0,16 м, в (2.13), получим, что длина антенны L=0,28 м.

Коэффициент К1 определим, используя график зависимости К1 от ,представленный

на рисунке 2.3.

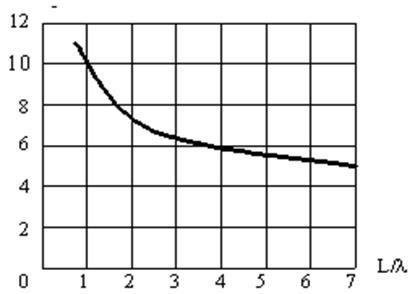

Рисунок 2.3 - Вспомогательный график для расчета коэффициента направленного действия антенны

Так как =0,644; то К1≈ 11,5. Подставив полученные численные значения в формулу (2.12), получим, что коэффициент направленного действия антенны D=7,402.
