Расчет выпрямителя с активно-индуктивной нагрузкой

U0хх = U0+ I0 rтр + I0 т2 xтр /2р + UnpNi

U0xx =30+0,6Ч3,965+0,6Ч2Ч0,438=33 В.

Определяем по U0хх , I0 , P0 (табл. 2) параметры трансформатора

2=E2, I2, I1, S2, S1, STP.

Исходными данными для расчета трансформатора являются:

U1- номинальное напряжение сети;

U2=E2 - напряжение вторичной обмотки трансформатора при холостом ходе;

I2, I1- действующие значения токов вторичной и первичной обмоток;

STP. - габаритная мощность трансформатора.

U2=E2 =1,11Uoxx

U2= 1,11Ч33=36,63 В;2 =0,707 Iо =0,707Ч0,6=0,42 A;1 = IоЧU2/U1= 0,6Ч36,63/220= 0,1 A;2= 1,57Р0= 1,57Ч18=28 ВA;1 = 1,11 Р0= 1,11Ч18=20 ВА;TP= (S1+S2)/2=(20 +28)/2 =24 ВА.

Определяем напряжение холостого хода выпрямителя при максимальном напряжении сети по (4)

U0хх max = 33(1+0,1)=36,3.

Уточняем Uобр =3,14 Uохх max

Uобр =3,14Ч36,3=114 В<200 В.

Вентили по значению обратного напряжения выбраны правильно.

Определяем напряжение на выходе выпрямителя при минимальном напряжении сети

Uomin = Uо (1̶ amin)=30Ч (1-0,1) =27 В;

Из табл. 2 находим частоту основной гармоники пульсации выпрямленного напряжения fп и коэффициент пульсации кп1.

fп =2 fс = 2Ч50=100 Гц;

кп1=0,67.

Угол перекрытия фаз определяем из выражения

-cosг= I0Ч mЧ хтр /рU0хх;

-cosг =0,6Ч2Ч0,438/3,14Ч33=0,005;

cosг=0,995; г=5,7°.

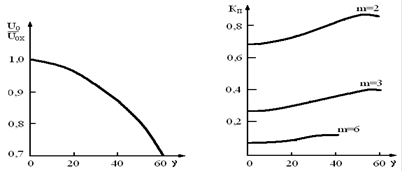

С помощью рисунка 3, для m=2 уточняем кп1=0,67.

Определяем внутренние сопротивления выпрямителя при изменении тока нагрузки от 0 до максимального значения:

r0= (U0хх-U0)/I0.

r0= (33-30)/0,6=5 Ом.
