Выбор радиотехнического оборудования

При выборе радиотехнического оборудования нужно придерживаться следующих критериев:

ü объём информации - оборудование подбирается под строго регламентированный объём информации, указанный в задании к курсовому проекту;

ü диапазон рабочих частот - выбирается исходя из максимальной длины пролёта. Чем выше частотный диапазон, тем больше затухание. Следовательно, при больших пролётах желательно выбирать оборудование с как можно нижними рабочими частотами;

ü мощность излучения передатчика - чем выше этот параметр, тем лучше;

ü диаметр антенны - чем больше диаметр, тем более чувствительным будет оборудование. Однако следует учитывать, что цена существенно зависит от диаметра антенны, поэтому нужно выбирать оборудование с наиболее оптимальными параметрами;

ü вид модуляции - от этого параметра зависит отношение сигнал/помеха, т. е. защищённость сигнала. Самой лучшей считается ФМ, затем идёт ЧМ, и т. д.

Исходя из заданного объема передаваемой информации, длин пролетов и энергетических параметров оборудования выбираем для проектируемой среднескоростную ЦРРЛ аппаратуру МИК-РЛ8.

Краткое описание аппаратуры

Аппаратура радиорелейная: МИК‒РЛ8

Предназначена для организации зоновых, местных и технологических систем связи и передачи данных в диапазоне 7,9‒8,4 ГГц. Аппаратура обладает высокой гибкостью и обеспечивает построение как однопролетных, так и многопролетных РРЛ с произвольной топологией сети, со скоростью передачи цифрового потока 34,368 Мбит/с. Разработанная аппаратура входит в унифицированную ЦРРС нового поколения диапазона 8…40 ГГц.

МИК‒РЛ8 подходит по следующим условиям:

ü Скорость передачи Е2, по заданию количество передаваемой информации равно 3Е1;

ü Максимальная протяженность пролета между ПРС 42 км, у данной аппаратуры ‒ 50км.

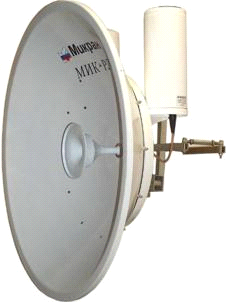

Рисунок 2.1. - Антенное устройство в сборе с установленными на нём приёмо-передающими устройствами.

Технические характеристики

Основные параметры РРС приведены в таблице 2.1

Таблица 2.1. - Основные параметры МИК-РЛ8

Рабочий диапазон частот, ГГц

8

Скорость передачи

Е2

Конфигурация системы

1+1

Сервисные каналы, кбит/с

6*64

Мощность передатчика дБВт

0

-118

Разнос частот между стволами, МГц

3,5

Диаметр антены, м

0,6

Вид модуляции

QPSK

Относительная нестабильность рабочих частот

± 5х10-6

Минимальный шаг частоты синтезатора, МГц

0.5

Уровень побочных излучений передатчика не более, дБВт

-90

Частотный план

Рек. ITU-R F.386-6; ГОСТ Р50765-95

Ширина поддиапазона перестройки частот, МГц

90

Формулы рабочих частот: Нижняя рабочая частота Fnн, МГц Верхняя рабочая частота Fnн, МГц где n = 1…32 - номера рабочих частот

8157 - 252 + 7·n 8157 + 14 + 7·n

Длина интервала, км, при скорости 34 Мбит/с, К готовности - 99,99% и диаметре антенны: Æ 0,6 м Æ 1 м Æ 1,8 м

- 40 50

Таким образом, мной была выбрана и описана аппаратура, для которой в дальнейшем и будем производить расчеты.
