Способы реализации PON технологии

Как правило, желательно, чтобы все необходимые измерения могли проводиться на работающей сети PON без отключения абонентов (кроме, возможно, тестируемого). Такое тестирование осуществляется на нерабочей длине волны с применением дополнительных устройств (волновых мультиплексоров DWDM, фильтров), чтобы излучение измерительной аппаратуры не вносило помех в полезный сигнал. Как уже упоминалось, в сети PON для прямого канала (от центра к абонентам) используется длина волны 1490 или 1550 нм (для видео), для обратного канала - 1310 нм. Для тестирования сети PON обычно используют длину волны 1625 нм.

Излучение измерительной аппаратуры (тестера, рефлектометра) вводится в волокно сразу после OLT с использованием волнового мультиплексора (DWDM), рисунок 11. Это излучение способно вызвать помехи на оптическом приемнике абонентского устройства, поэтому перед каждым абонентским устройством ONT необходимо установить фильтр. Для того чтобы можно было проводить тестирование без отключения сети, волновой мультиплексор и фильтры должны быть стационарно включены в оптический тракт.

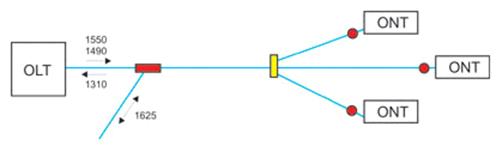

Рисунок 16 - Схема подключения волнового мультиплексора и фильтров к PON

Для измерения затухания в оптической линии между OLT и ONT используется оптический тестер на 1625 нм. Передатчик тестера подключается к свободному концу волнового мультиплексора на OLT. Приемник тестера подключается к свободному концу волокна перед фильтром, рисунок 12.

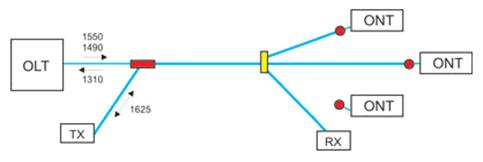

Рисунок 17 - Измерение затухания с отключением абонентского устройства

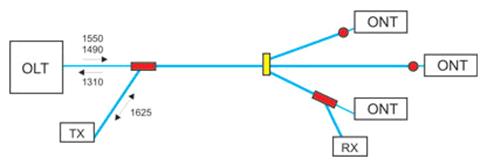

Можно измерять затухание и без отключения абонентского устройства. Для этого на ONT нужно использовать не фильтр, а волновой мультиплексор, как на центральном узле, рисунок 13.

Рисунок 18 - Снятие рефлектограммы дерева PON.

Методика тестирования сети PON с использованием рефлектометра заключается в следующем. После каждого изменения топологии сети (подключения нового абонента, замены сплиттера и т.п.) снимается опорная (эталонная) рефлектограмма, которая соответствует нормальному состоянию сети. При обнаружении проблем в сети (например, если затухание, измеренное оптическим тестером, оказалось выше расчетного) снимается новая рефлектограмма, которая сравнивается с опорной. Новые события на рефлектограмме локализуют местоположение проблемного участка.

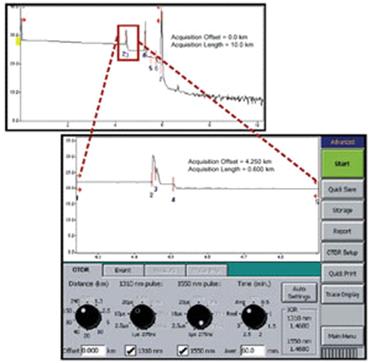

Рисунок 19- Анализ новых событий на рефлектограмме

С помощью рефлектометра можно вести мониторинг сети PON и обнаруживать деградации волокна еще до того, как возникнут проблемы. Для этого необходимо регулярно (например, раз в неделю) снимать рефлектограмму сети и сравнивать ее с опорной рефлектограммой. При появлении любых отклонений и тем более новых событий на рефлектограмме необходимо анализировать их возможные причины и при необходимости проводить адекватные профилактические мероприятия [7].
