Составление таблиц возбуждения памяти Ка

Преобразуем таблицу переходов автомата в таблицу возбуждения памяти. Т.к. в качестве элемента памяти используется синхронный Т-триггер, воспользуемся словарем Т-триггера.

Таблица 8.



Q(t)

Сигналы для перехода в состояние Q(t+1)

Q(t+1)

Т

0

0

0

0

1

1

1

1

0

1

0

1

Таблица возбуждения памяти автомата после рассмотрения переходов по всем столбцам:

x1x2

Q1Q2

00

01

10

11

00

10

01

-

10

01

00

11

11

-

10

01

-

10

-

11

11

-

01

-

По таблице возбуждения памяти составляем логические уравнения сигналов на каждом информационном входе каждого триггера. Записывая их "по единицам", получаем СДНФ:

Минимизируем уравнения при помощи карт Карно. Так как функции переходов и выходов не определены на некоторых наборах аргументов, доопределяем карты Карно на этих наборах единицами с целью проведения контуров наиболее высокого ранга. Так для Т1, Т2, карты Карно имеют следующий вид:

Т1:

Т2:

Рис 3. Карты Карно для входных сигналов триггеров Т1, Т2.

Получим эти функции после минимизации:

Синтез комбинационной части КА

По полученным минимальным формам составляем логическую схему комбинационной части автомата на микросхемах серии К564.

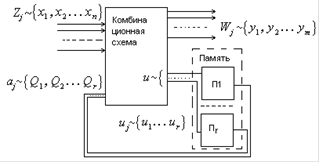

Рис 3. Структурная схема КА Мили.

Рис.5. Логическая схема комбинационной части автомата на дискретных элементах.

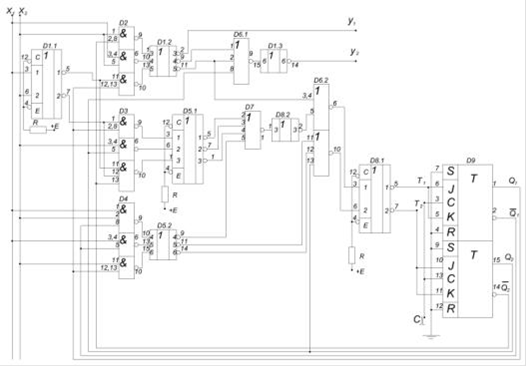

Рис.6. Схема комбинационной части автомата на микросхемах выбранной серии.
