Расчёт усилителя радиочастоты

Функциями усилителя радиочастоты являются:

4 усиление полезного сигнала;

5 обеспечение совместно с входной цепью частотной избирательности приемника по отношению к побочным каналам;

6 снижение коэффициента шума приемника, что обеспечивает повышение реальной чувствительности приемника;

7 обеспечение линейности усиления и ослабления нелинейных явлений в радиоприемнике, возникающих в условиях одновременного приема сигнала и сильных помех.

В качестве УРЧ будем использовать однокаскадный одноконтурный резонансный усилитель, выполненный на полевом транзисторе по схеме с общим истоком.

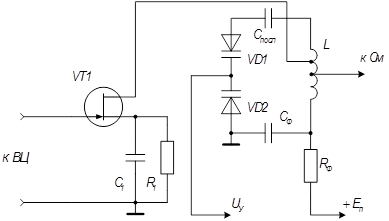

На рисунке 2.2 приведена принципиальная электрическая схема УРЧ.

Рисунок 2.2 - Схема усилителя радиочастоты

В УРЧ используется полевой транзистор КП307Г.

Параметры транзистора КП307Г:

S = 12 мА/В-крутизна характеристики транзистора;

Ом - сопротивление истока;

кОм - сопротивление сток - исток;

Мом - сопротивление затвор - исток;

пФ - емкость затвор - сток;

пФ - емкость сток - исток;

пФ - емкость затвор - исток.

Определим волновое сопротивление контура для крайних частот поддиапазона:

;

.

Коэффициент включения контура со стороны стока, исходя из условий получения оптимального согласования на минимальной частоте диапазона:

, где ,

- выходное сопротивление транзистора, равное

.

Коэффициент включения контура со стороны последующего каскада на минимальной частоте поддиапазона:

;

Коэффициент усиления усилителя на крайних точках поддиапазона:

;

.

Амплитуда напряжения сигнала на выходе (УРЧ):

.

Минимальное напряжение входного сигнала ИМС AD607 при нагружении входной цепи непосредственно на входное сопротивление смесителя (1500 Ом) составляет 6,8 мкВ, следовательно, УРЧ обеспечивает необходимое усиление.

Определим величины термокомпенсирующих деталей.

Выберем рабочую точку транзистора КП307Г: В; В; мА.

Данные определены по статическим характеристикам выбранного транзистора.

(выбираем резистор МЛТ - 0,25 1 кОм).

Напряжение на стоке относительно корпуса:

В.

Т.к. , где В-напряжение питания, рассчитываем сопротивление фильтра:

(выбираем резистор МЛТ - 0,25 3,3 кОм).

Определяем балансирующий конденсатор:

(выбираем конденсатор К10-23 51 пФ).

(выбираем конденсатор К10-23 16 пФ).
