Расчет дискретной системы связи, предназначенной для передачи непрерывных сообщений

преобразователь демодулятор кодер информация

Рассчитать основные характеристики системы передачи информации, структурная схема которой дана на рисунке 1.

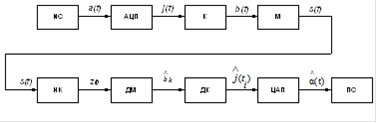

Рисунок 1 - Структурная схема системы передачи, где: ИС

- источник непрерывного сообщения ; АЦП

- аналого - цифровой преобразователь, преобразует сообщение в отсчеты , квантованные уровни и в соответствующие им числа - номера уровней; К

- кодер, выполняет кодирование и образует модулирующий сигнал b(t); М

- модулятор, создает высокочастотный аналоговый сигнал s(t); НК

- непрерывный канал , на выходе которого образуется аддитивная смесь z(t) сигнала с помехой; ДМ

- демодулятор, восстанавливает передаваемые кодовые символы ; ДК

- декодер, восстанавливает номера передаваемых уровней ; ЦАП

- цифроаналоговый преобразователь, восстанавливает квантованные уровни и непрерывное сообщение . ПС

- получатель сообщения.

ИСХОДНЫЕ ДАННЫЕ:

Уровень = - 12,8 В;

Уровень = 12,8 В;

Верхняя частота = 3,4 * 103 Гц;

Номер уровня j = 196;

Вид модуляции: ОФМ;

Энергетический спектр помехи N0 = 1,7*10-6 В2/Гц;

Способ приема: 2 ( оптимальный некогерентный приём).
