Выпрямительные диоды

Выпрямительный полупроводниковый диод - это полупроводниковый диод, предназначенный для преобразования переменного тока в постоянный.

Выпрямительные диоды выполняются на основе р-n - перехода и имеют две области, одна из них является более низкоомной (содержит большую концентрацию примеси), и называется эмиттером. Другая область, база - более высокоомная (содержит меньшую концентрация примеси).

В основе работы выпрямительных диодов лежит свойство односторонней проводимости р-n - перехода, которое заключается в том, что последний хорошо проводит ток (имеет малое сопротивление) при прямом включении и практически не проводит ток (имеет очень высокое сопротивление) при обратном включении.

Как известно, прямой ток диода создается основными, а обратный - не основными носителями заряда. Концентрация основных носителей заряда на несколько порядков превышает концентрацию не основных носителей, чем и обусловливаются вентильные свойства диода.

полупроводниковый диод вольтамперная характеристика

Основными параметрами выпрямительных полупроводниковых диодов являются: прямой ток диода Iпр, который нормируется при определенном прямом напряжении (обычно Uпр = 1…2В); максимально допустимый прямой ток Iпр мах диода; максимально допустимое обратное напряжение диода Uобр мах, при котором диод еще может нормально работать длительное время; постоянный обратной ток Iобр, протекающий через диод при обратном напряжении, равном Uобр мах; средний выпрямленный ток Iвп. ср, который может длительно проходить через диод при допустимой температуре его нагрева; аксимально допустимая мощность Pмах, рассеиваемая диодом, при которой обеспечивается заданная надежность диода.

По максимально допустимому значению среднего выпрямленного тока диоды делятся на маломощные (Iвп. ср £ 0,3А), средней мощности (0,3А < Iвп. ср £ 10А) и большой мощности (Iвп. ср > 10А).

Для сохранения работоспособности германиевого диода его температура не должна превышать +85°С. Кремниевые диоды могут работать при температуре до +150°С.

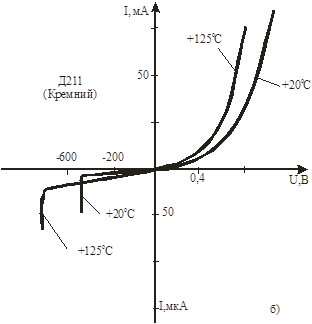

Рисунок 3.3 - Изменение вольт-амперной характеристики полупроводникового диода от температуры: а − для германиевого диода; б − для кремниевого диода

Падение напряжения при пропускании прямого тока у германиевых диодов составляет DUпр = 0,3…0,6В, у кремниевых диодов − DUпр = 0,8…1,2В. Большие падения напряжения при прохождении прямого тока через кремниевые диоды по сравнению с прямым падение напряжения на германиевых диодах связаны с большей высотой потенциального барьера р-n - переходов, сформированных в кремнии.

С увеличением температуры прямое падение напряжения уменьшается, что связано с уменьшением высоты потенциального барьера.

При подаче на полупроводниковый диод обратного напряжения в нем возникает незначительный обратный ток, обусловленный движением не основных носителей заряда через р-n - переход.

При повышении температуры р-n - перехода число не основных носителей заряда увеличивается за счет перехода части электронов из валентной зоны в зону проводимости и образования пар носителей заряда электрон-дырка. Поэтому обратный ток диода возрастает.

В случае приложения к диоду обратного напряжения в несколько сотен вольт внешнее электрическое поле в запирающем слое становится настолько сильным, что способно вырвать электроны из валентной зоны в зону проводимости (эффект Зенера). Обратный ток при этом резко увеличивается, что вызывает нагрев диода, дальнейшей рост тока и, наконец, тепловой пробой (разрушение) р-n - перехода. Большинство диодов может надежно работать при обратных напряжениях, не превышающих (0,7…0,8) Uпроб.
