- медианная мощность на входе приёмника;
- реальная чувствительность приёмника.
1-й интервал
2
-
o
й интервал

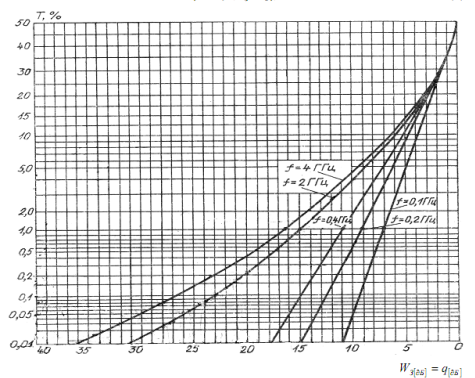

Определение надёжности связи на интервале производится по полученным значениям по графикам
Вывод о пригодности РРЛ делается на основании сравнения полученной потери надёжности на каждом интервале РРЛ с допустимой потерей надёжности на интервалах РРЛ . Если , то интервал считается пригодным для обеспечения связи с заданным качеством.
Так как для 1-го интервала: то по рис.
А для 2-го интервала:
то по рис. 8
Рассчитываемая величина потери надёжности на i-м интервале меньше допустимой её величины
Следовательно, на данном интервале связь может быть обеспечена с требуемым качеством.
Заключение
В результате выполнения данной работы был произведен расчет многоканальной радиорелейной линии связи. Расчет работы производился двумя способами: аналитическим методом и по номограммам. При этом результаты вычислений практически одинаковы. Отличие результатов связано с различной величиной погрешности вычислений. Аналитический метод расчета дает меньшую погрешность, но при этом увеличивается время расчета РРЛ. По номограммам - большая погрешность, но требуется меньшее время расчета, а это, в свою очередь, определяет такое основное требование к управлению, как оперативность, поэтому этот метод является основным при планировании радиорелейных линий связи.
РРЛ состоит из двух интервалов. Но оба интервала одинаковы. В результате анализа построенного чертежа профиля местности видно, что оба - полузакрытые.
При выполнении указанных ограничений обеспечивается запас уровня ВЧ сигнала и, соответственно, величина надежности связи.
Проверка пригодности выбранных по топографической карте позиций РРС и интервалов линий для обеспечения связи с необходимым качеством осуществлялась проверкой условия пригодности Wp
i
≥
Wp
_доп
i
. В обоих случаях значения величин ослабления радиоволн рельефом местности Wpi, дБ больше допустимое значениями Wp_доп i, дБ. Т.е. оба интервала пригодны, что в дальнейшем подтверждено аналитическим расчетом.
