Характеристики отечественных вибропреобразователей

ВИБРОПРЕОБРАЗОВАТЕЛЬ тип МВ-43

Описание

Вибропреобразователь тип МВ-43, в дальнейшем МВ-43, предназначен для преобразования механических колебаний в электрический сигнал, пропорциональный виброускорению контролируемого объекта. Вибропреобразователь МВ-43 является базовым для серии МВ. Разработанные на его основе модификации имеют широкую область применения в отраслях общего машиностроения, а также в составе исследовательских и диагностических комплексов.

Используемые при изготовлении преобразователя МВ-43 конструкционные, пьезоэлектрические и изоляционные материалы обеспечивают высокую стабильность нормализованного коэффициента преобразования, надежность и долговечность (средняя наработка на отказ не менее 100000 часов, срок службы не менее 15 лет), позволяют эксплуатацию в условиях воздействия пыли и песка, специальных сред (масел, смазок, топлива на основе нефтепродуктов, стерилизующих растворов).

Дифференциальная схема включения позволяет снизить соотношение сигнал/шум и увеличить расстояние между вибропреобразователем и входным устройством при использовании усилителя заряда и антивибрационного кабеля типа «витая пара» до нескольких сотен метров.

Степень защиты МВ-43 по ГОСТ 14254 (Степени защиты, обеспечиваемые оболочками) - IР67.

Вибропреобразователи МВ-43 вариантов исполнения В и Г являются взрывозащищенными со “специальным” видом взрывозащиты и имеют маркировку по взрывозащите 1ExsIIТ6Х.

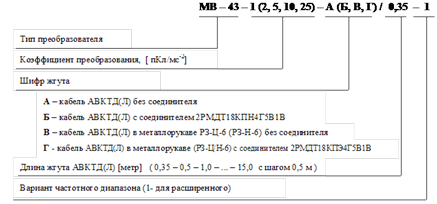

Варианты исполнения вибропреобразователей и их условные обозначения

Таблица 1. Основные характеристики МВ-43

Обозначения		Тип вибропреобразователя
		МВ-43-1	МВ-43-2	МВ-43-5	МВ-43-10	МВ-43-25
Технические характеристики
Коэффициент преобразования, пКлс2/м (пКл/g)		1.0 (9.81)	2.0 (19.6)	5.0 (49.1)	10.0 (98.1)	25.0 (245.2)
Отклонение коэфф. преобразования от номи-нального значения в течение назначенного срока службы, не более		±6 %
Частотный диапазон, с неравномерностью частотной характеристики ±5 %, Гц		10 - 3000		10 - 5000	10 - 3000
Частотный диапазон, с неравномерностью частотной характеристики ±10 %, Гц		10 - 5000	10 - 3000	10 - 10000	10 - 5000	10 - 3000
Частотный диапазон, с неравномерностью частотной характеристики ±15 %, Гц			10 - 5000			10 - 5000
Относительный коэффициент поперечного преобразования, не более		5 %
Нелинейность амплитудной характеристики в диапазоне до 2000 м/с2 (200 g), не более		0,5 %
Частота установочного резонанса, не менее, кГц		25	18	30	25	18
Температурная погрешность в рабочем диапазоне -60 ºС . 250 С, не более, %	-60 ºС 20 ºС 150 ºС 250 ºС	- 5 0 + 3 + 7		±5 0 ±5 ±10
Электрические характеристики
Выход		Дифференциальный, изолирован от корпуса
Емкость между выводами, не менее, пФ		300	300	1800	3500	3500
Емкость между выводами и корпусом, не более, пФ		30
Емкость 1 п. м кабеля АВКТД(Л), пФ		± 90 . 120
Внутреннее сопротивление (20 ºС), не менее,		20 МОм
Внутреннее сопротивление (250 ºС), не менее		5 МОм
Сопротивление изоляции (20 ºС), не менее,		100 МОм
Сопротивление изоляции (250 ºС), не менее,		5 МОм
Физические характеристики
Чувствительный злемент		ТнаВ-1		ЦТС-26
Масса МВ-43 без жгута, не более, кг		0,10
Материал корпуса		нержавеющая сталь
Конструкция корпуса		сварная, герметичная
Кабель АВКТД(Л) (до 250 ºС)		антивибрационный, гибкий, теплостойкий
