Характеристики отечественных вибропреобразователей

Конструкция МВ-44 без жгута показана на рис. 1

Чувствительный элемент МВ-44 состоит из блока пьезоэлементов (7), электрически изолированного от корпуса МВ-43 (1) изоляционными шайбами (2), и прижатого к нему гайкой (5) груза (6).

Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы (3).

Крышка (4) соединяется с корпусом (1) с помощью сварки.

К корпусу (1) приварена вилка (9), которая представляет собой вакуумплотное металлостеклянное соединение.

Жгут МВ-44 изготовлен из нагревостойкого кабеля с минеральной изоляцией и антивибрационного двухпроводного экранированного кабеля и заканчивается розеткой соединителя. Кабель АВКТД(Л) вибропреобразователя МВ-44 с буквами В и Г защищен металлорукавом.

Присоединение жгута к штырям вилки (9) осуществляется при помощи сварки.

Принципиальная электрическая схема МВ-44 для вариантов Б и Г приведена на рис.2.

Для снижения влияния разности потенциалов корпуса объекта и вибропреобразователя ээкран кабеля электрически изолирован от корпусов МВ-44 и соединителя и подведен к гнезду соединителя (рис. 2).

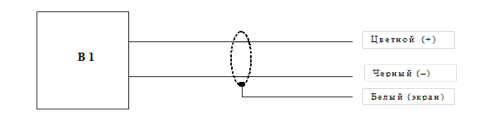

Принципиальная электрическая схема МВ-44 для вариантов А и В приведена на рис.3.

Для снижения влияния разности потенциалов корпуса объекта и вибропреобразователя экран кабеля электрически изолирован от корпусов МВ-44 (рис. 3).

Внешний вид вибропреобразователей МВ-44 представлен на рис. 4.

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ МВ-44

Требования к установочной плоскости

. Установочная плоскость для контроля вибрации, на которой закрепляется вибропреобразователь (ВИП), должна быть подготовлена в соответствии с требованиями инструкции по эксплуатации и отвечать следующим требованиям:

Таблица 5.

. Сопрягаемые поверхности вибропреобразователей и площадки объекта (или переходного кронштейна) непосредственно перед установкой должны быть тщательно очищены (например, промыты бензином).

. При закреплении вибропреобразователя применение каких-либо прокладок или механических демпферов (фильтров) под установочную плоскость ВИП не допускается без согласования с разработчиком. В случае установки вибропреобразователя на изолированую поверхность корпус датчика должен быть заземлен в соответствии с ГОСТ 22782.0 П.2.

. Затяжку крепежных винтов, входящих в комплект поставки, производят в соответствии с ОСТ 1 00017-89 (“Моменты затяжки болтов, винтов и шпилек”) величиной крутящего момента на ключе 2,0 Н∙м.

*) Величина затяжки 2,0 Н∙м обеспечивается применением отвертки с размером лопатки 1,0 х 6,5 мм с предельным диаметром ручки 22 мм.

Вариант установки вибропреобразователя МВ-44 на объекте

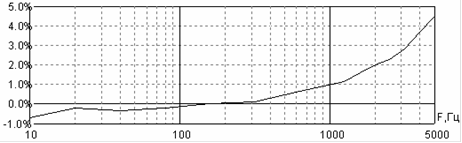

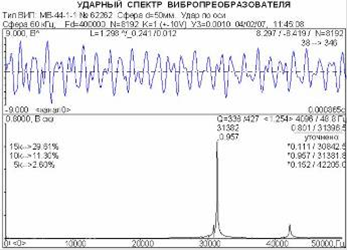

Типовая частотная характеристика МВ-43-1 на примере ВИП №63576

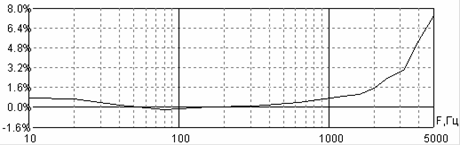

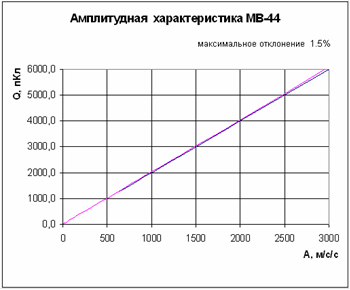

Типовая частотная характеристика МВ-43-2 на примере ВИП №73749

Таблица 6. Жгуты
