Характеристики отечественных вибропреобразователей

Конструкция МВ-45 без жгута показана на рис. 1

МВ-45 состоит из вибропреобразователя и жгута. Чувствительный элемент вибропреобразователя состоит из блока пьезоэлементов (3), электрически изолированного от корпуса (2) и основания (1) вибропреобразователя изоляционными шайбами (8), и прижатого к нему гайкой (4) груза (7). http://aksioma.eu

Регулировка коэффициента преобразования осуществляется путем изменения массы обоймы.

Крышка (4) соединяется с корпусом с помощью сварки.

Основание (1), выполненное в форме шестигранника, соединяется с корпусом (2) с помощью сварки. Жгут МВ-45 изготовлен из антивибрационного двухпроводного экранированного кабеля. Место соединения жгута и вибропреобразователя защищено резиновым чехлом (5) для вариантов исполнения А и Б, а для вариантов В и Г кабель АВКТД(Л) помещен в металлорукав.

МВ-45 крепится на объекте с помощью резьбового хвостовика основания (1).

Принципиальная электрическая схема МВ-45 для вариантов Б и Г приведена на рис. 2.

Для снижения влияния разности потенциалов корпусов объекта и вибропреобразователя экран кабеля электрически изолирован от корпусов МВ-45 и соединителя и подведен к гнезду соединителя (рис. 2).

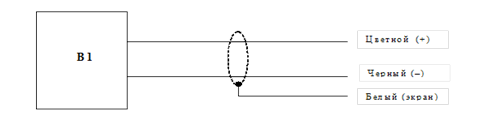

Принципиальная электрическая схема МВ-45 для вариантов А и В приведена на рис. 3.

Для снижения влияния разности потенциалов корпусов объекта и вибропреобразователя экран кабеля электрически изолирован от корпусов МВ-45 (рис. 3).

Внешний вид вибропреобразователей МВ-45 представлен на рис. 4

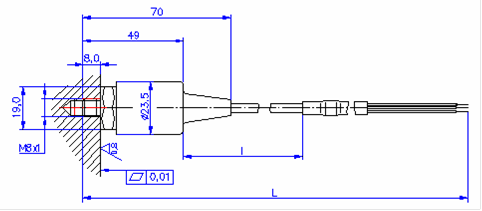

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ МВ-45

Требования к установочной плоскости

. Установочная плоскость для контроля вибрации, на которой закрепляется вибропреобразователь (ВИП), должна быть подготовлена в соответствии с требованиями инструкции по эксплуатации и отвечать следующим требованиям:

Таблица 8.

- неплоскостность

0,02 мм.

- шероховатость Rz, не более

0,8 мкм.

- резьбовое отверстие для крепления МВ-45

М8×1 - 5Н6Н.

- неперпендикулярность резьбового отверстия

0,03

. Сопрягаемые поверхности вибропреобразователя и объекта (или переходного кронштейна) непосредственно перед установкой должны быть тщательно очищены (например, промыты бензином).

. При закреплении вибропреобразователя применение каких-либо прокладок или механических демпферов (фильтров) под установочную плоскость ВИП не допускается без согласования с разработчиком. В случае установки вибропреобразователя на изолированую поверхность, корпус датчика должен быть заземлен в соответствии с ГОСТ 22782.0 П.2.

. Крепление вибропреобразователя производят в соответствии с ОСТ 1 00017-89 (“Моменты затяжки болтов, винтов и шпилек”) величиной крутящего момента на ключе 3,0 Н∙м.

*) Величина затяжки 3,0 Н∙м обеспечивается применением моментного ключа.

Вариант установки вибропреобразователя МВ-45 на объекте

Типовой спектр вибропреобразователей МВ-45

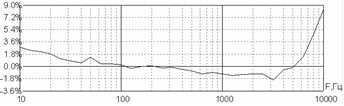

Типовая частотная характеристика МВ-45 на примере ВИП № 70154

Таблица 9. Жгуты

Выход (к аппаратуре) →

Вход (к ВИП) ↓

Розетка 2РМДТ18 КПЭ4Г5В1В ГЕО.364.126 ТУ

Вилка 2РМДТ18 КПЭ4Ш5В1В ГЕО.364.126 ТУ

Вилка 2РМДТ18 БПЭ4Ш5В1В ГЕО.364.126 ТУ

Свободный конец (экранированный)

Вилка 2РМДТ18 БПН4Ш5В1В ГЕО.364.126 ТУ

Вилка 2РМДТ1 КПН4Ш5В1В ГЕО.364.126 ТУ

Свободный конец (неэкранированный)

Розетка 2РМДТ18КПЭ4Г5В1В ГЕО.364.126 ТУ

ЖЯИУ. 685691.042

ЖЯИУ. 685691.037

ЖЯИУ. 685691.008

ЖЯИУ. 685691.012

Свободный конец (экранированный)

ЖЯИУ. 685691.030

Розетка 2РМДТ18КПН4Г5В1В ГЕО.364.126 ТУ

ЖЯИУ. 685691.007

ЖЯИУ. 685691.009

ЖЯИУ. 685691.011

Свободный конец (неэкранированный)

ЖЯИУ. 685691.029
