Современные системы охраны периметра. Специфика применения периметральных систем

Защита периметра - комплексная задача, для эффективного решения которой очень важно обеспечить оптимальное сочетание физического барьера, затрудняющего проникновение на объект, со средствами охранной сигнализации. Система охраны периметра является ответственной частью охранной сигнализации, так как обеспечивает обнаружение нарушителя [7].

При выборе и проектировании системы охраны периметра необходимо учитывать множество факторов - тип ограды, топографию и рельеф местности, возможность выделения полосы отчуждения, наличие растительности, соседство железных дорог, автомагистралей, наличие линий электропередач.

Периметральные системы используют, как правило, систему распределенных или дискретных датчиков, общая протяженность которых может составлять несколько километров. Такая система должна обеспечивать высокую надежность при широких вариациях окружающей температуры, при дожде, снеге, сильном ветре. Поэтому любая система должна обепечивать соответсвующую автоматическую адаптацию к погодным условиям и возможность дистанционной диагностики [5].

Основные виды систем охраны периметров [5, 6, 8, 9, 10, 11, 12]:

радиолучевые системы;

инфракрасные системы;

вибрационные системы;

емкостные системы;

радиоволновые системы.

Радиолучевые системы

Радиолучевые системы [5, 6, 10,12] содержат передатчик и приемники с узконаправленными антеннами. Радиолучевые системы охраны периметра создают объемное электромагнитное поле, которое формирует зону обнаружения в виде вытянутого эллипсоида вращения (рисунок 1.1). Длина отдельной зоны охраны определяется расстоянием между приемником и передатчиком, а диаметр зоны варьируется от долей метра до нескольких метров.

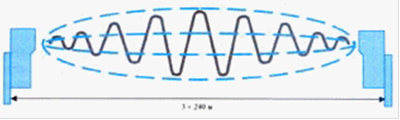

Рисунок 1.1 - Принцип действия радиолучевой системы

В случае нахождения постороннего объекта в зоне контроля происходит изменение поля. Регистрация изменения осуществляется приемником, переходящим в возбужденное состояние при отклонении характеристик электромагнитного поля от заданных. Существуют системы, в которых передатчик излучает высокочастотные поля. При попадании движущегося объекта в зону, контролируемую таким прибором происходит изменение частоты отраженных колебаний (эффект Доплера), регистрируемое приемником. Принцип действия таких систем основан на анализе изменений амплитуды и фазы принимаемого сигнала, возникающих при появлении в зоне постороннего предмета [5].

Используемый диапазон частот лежит в пределах от 10 до 40 ГГц [12].

Радиолучевые системы применимы там, где обеспечивается прямая видимость между приемником и передатчиком, то есть профиль поверхности должен быть достаточно ровным и в зоне охраны должны отсутствовать кусты, крупные деревья и тому подобное. Радиолучевые системы чаще всего используют для контроля протяженных прямолинейных участков, когда имеется достаточно свободного пространства для вынесения приемников и передатчиков за пределы охраняемых зон, как при установке вдоль оград, так и для охраны неогражденных участков периметров. Эти системы обычно рассчитаны на обнаружение нарушителя, который преодолевает рубеж охраны в полный рост или согнувшись. Общим недостатком радиолучевых систем является наличие «мертвых» зон - чувствительность системы понижена вблизи приемника и передатчика, поэтому приемники и передатчики соседних зон должны устанавливаться с перекрытием в несколько метров. Кроме того, радиолучевые системы недостаточно чувствительны непосредственно над поверхностью земли (30 - 40 см), что может позволить нарушителю преодолеть рубеж охраны ползком. Тем не менее, радиолучевые системы получили широкое распространение благодаря высокой надежности и большой вероятности обнаружения (около 0,98) [5, 12].

Недостатком радиолучевых систем охраны периметра относительно охраны периметра обьекта является тот факт, что для применения радиолучевых систем необходимо обеспечить прямую видимость между приемником и передатчиком, то есть в зоне охраны объекта должны отсутствовать кусты, деревья и тому подобное, что в принципе сложно при расположении обьекта в черте города. Относительно широкая зона чувствительности системы обуславливает ограниченность ее применения для охраны периметра обьекта, где возможно случайное попадание в зону обнаружения людей, транспорта и тому подобное.

Инфракрасные системы

Инфракрасные системы - системы делятся на два класса: активные и пассивные [1, 6, 10, 12]. Активные лучевые инфракрасные системы состоят из двух частей - передатчика и приемника излучения (инфракрасная часть спектра), расположенных в зоне прямой видимости [5]. При прерывании луча, попадающего в приемный блок, формируется сигнал тревоги. Особенностью активных инфракрасных систем является возможность создания узкой зоны обнаружения, что особенно важно для объектов, вокруг которых нельзя создать зону отчуждения [5]. Пассивные инфракрасные системы основаны на принципе регистрации теплового излучения в диапазоне от 8 до 14 мкм и имеют специальные линзы, которые формируют пространственную диаграмму чувствительности нужной конфигурации. Конфигурация зон бывает различной - «штора» (пересечение поверхности), «луч» (линейное движение), «объем» (перемещение в пространстве). Пассивные инфракрасные приборы проще в монтаже и настройке, чем активные, и используются обычно там, где нужно охранять относительно короткие участки периметра [6, 8].
